瑞莎Cubie A7A | A733开发板

Cubie A7A 搭载Allwinner A733 高性能八核AI平台型处理器，将高性能计算、AI 加速能力与灵活的接口扩展相结合，面向边缘计算、人工智能、工业自动化、智能家居等多种应用场景，为开发者、企业客户及系统集成商提供高性价比、长生命周期的硬件基础平台

瑞莎Radxa Cubie A5E A527/T527开发板

Radxa CubieA5E 是一台小型单板计算机（SBC），有A527和T527两个芯片型号版本可选，适合制造商、物联网爱好者、业余爱好者、游戏玩家和PC用户，可以在各种应用程序场景中部署。

Sipeed Longan Pi3H

Longan Pi 3H 是基于 Longan Module 3H 核心板的 ARM Linux 开发板，以 H618 (Quad core ARM Cortex-A53@1.5Ghz , 64-bit) 为主控核心，板载最大 4GB 64bit LPDDR4，支持 HDMI 4K 显示输出。支持千兆网口，板载 wifi6/BT。Longan Pi 3H的设计理念是在兼容树莓派Zero的紧凑尺寸下为用户提供标准大尺寸树莓派的使用体验，无需像树莓派Zero那样繁琐而不优雅地使用microHDMI转HDMI，type-C转A口等转接口。

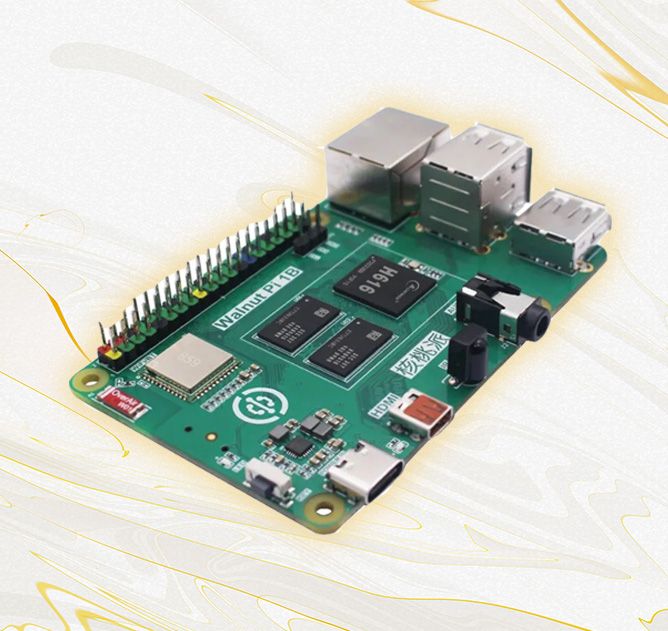

核桃派WalnutPi 1B H616开发板

核桃派（WalnutPi）1B是遵循树莓派B型的外形尺寸以及资源配置的全志H616四核A53 SBC，之所以与树莓派B型在尺寸以及一些硬件上保持兼容，这样能更好降低用户使用门槛，同时用户手上的一些树莓派配件都可以直接用起来。核桃派1B与树莓派4B的尺寸基本一致，有一点细小的区别，不过主要区别在以下几个方面。 核桃派1B只有3个USB2.0接口，而树莓派4B有2个USB2.0和2个USB3.0接口； 核桃派1B只有1个MicroHDMI接口，而树莓派4B有2个MicroHDMI接口，并且树莓派4B配置了双路CSI和DSI； 核桃派1B是百兆网口，而树莓派4B是千兆网口； 在内存方面，树莓派官方提供了更多选择； 在系统适配上，核桃派1B目前仅适配了核桃派定制版Debian，而树莓派4B的选择就比较多了，Raspberry Pi OS、Ubuntu、Debian、Kali Linux、Windows 10 IoT Core；

百问网DshanMCU-R128s2-DEVKIT开发板

百问网DshanMCU-R128s2-DEVKIT开发板是为了方便开发者进行产品预研和项目开发，由全志在线联合百问网推出的R128开发板。开发板采用模组+底板的组合进行设计，第一版选用R128-S2型号主控（sip 16MB PSRAM），板载 DshanMCU-R128s2-R16N16 模组、2.4G RF 陶瓷天线、USB Type C OTG、UART 转 USB 芯片、UART TypeC 接口、RESET，FEL 下载按键、4 颗 WS2812 RGB LED、PMU，支持对外供电 3.3V 1A、GPIO 37 个，引出 3 路 MIC，2 路 LINEOUT，板厚 1.6MM，引出邮票孔

芒果派MangoPi - mCore-R818 IOBoard

芒果派MangoPi - mCore-R818 IOBoard所搭载的R818集成了用于UI渲染的GE8300 GPU，更侧重于处理本地的显示和CSI工作，可以直接驱动 DSI/LVDS/RGB 接口的屏幕，同时 13MP 摄像头的 ISP 还可以支持 1080P 的视频通话功能，并提供 800 万单摄或 500 万+ 200 万双摄两种方案。底板的设计一改往日芒果派精致小巧的风格，选择引出绝大部分功能资源。核心板与底板之间通过邮票孔的方式连接，得益于R818强大的音视频功能，底板上板载了3.1寸的电容触摸屏、RGB、MIPI等屏幕接口，还有15pin树莓CSI、OV2680、OV8858等摄像头接口，并板载了扬声器和mic音频接口。目前芒果派已经对R818进行了全志Tina Linux以及Android 10的适配工作，并释放出了对应的SDK。安卓10在底板测试时的启动时间大概在20秒左右，电池电压为3.9V运行时，电流稳定在0.16A，而在安卓静态来回操作（没大型app）的情况下，主控在不加散热片的情况下依旧保持低温。

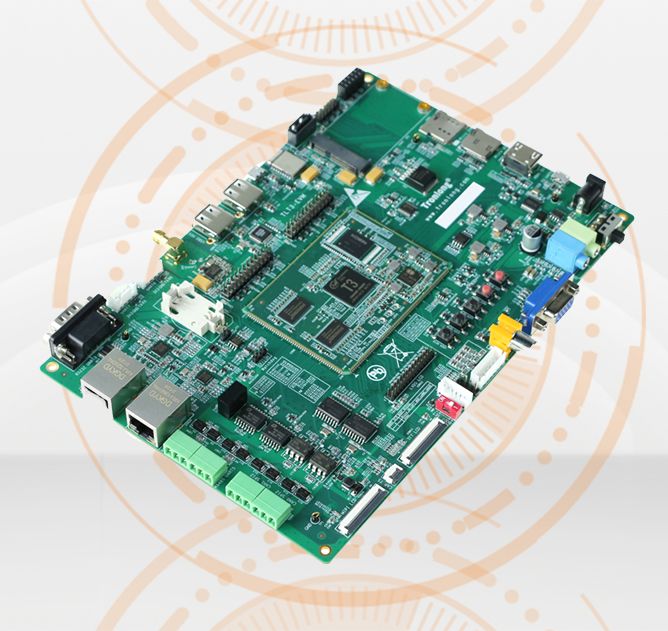

创龙TLT536-EVM | T536开发板

创龙科技TLT536-EVM是一款基于全志科技T536MX-CEN2/T536MX-CXX四核ARM Cortex-A55 + RISC-V XuanTie E907异构多核处理器设计的工业评估板，引出13路UART（6路RS485 + 2路RS232 + 4路TTL UART + 1路Debug UART）、4路CAN-FD、4路Ethernet、3路USB2.0、Local Bus等通信接口，同时引出HDMI OUT、LVDS OUT、MIPI DSI、HP OUT/MIC IN等音视频多媒体接口，内置2TOPS NPU、8M@30fps ISP，并支持4K@25fps H.264视频编码。评估板板载WiFi/Bluetooth二合一模块，支持选配4G/5G模块、NVMe固态硬盘、PLP断电保护模块等，并可选配外壳直接应用于工业现场，方便用户快速进行产品方案评估与技术预研。

创龙TLT507-EVM | T507开发板

创龙科技TLT507-EVM是一款基于全志科技T507处理器设计的4核Arm Cortex-A53工业评估板，引出三路网口、四路USB、双路CAN、双路RS485等通信接口，板载Bluetooth、WIFI、4G（选配）模块，同时引出MIPI CSI、HDMI OUT、LVDS LCD、TFT LCD、CVBS OUT、LINE OUT等音视频多媒体接口，支持双屏异显、G31 MP2 GPU、4K@30fps H.265视频解码、4K@25fps H.264视频编码，方便用户快速进行产品方案评估与技术预研。

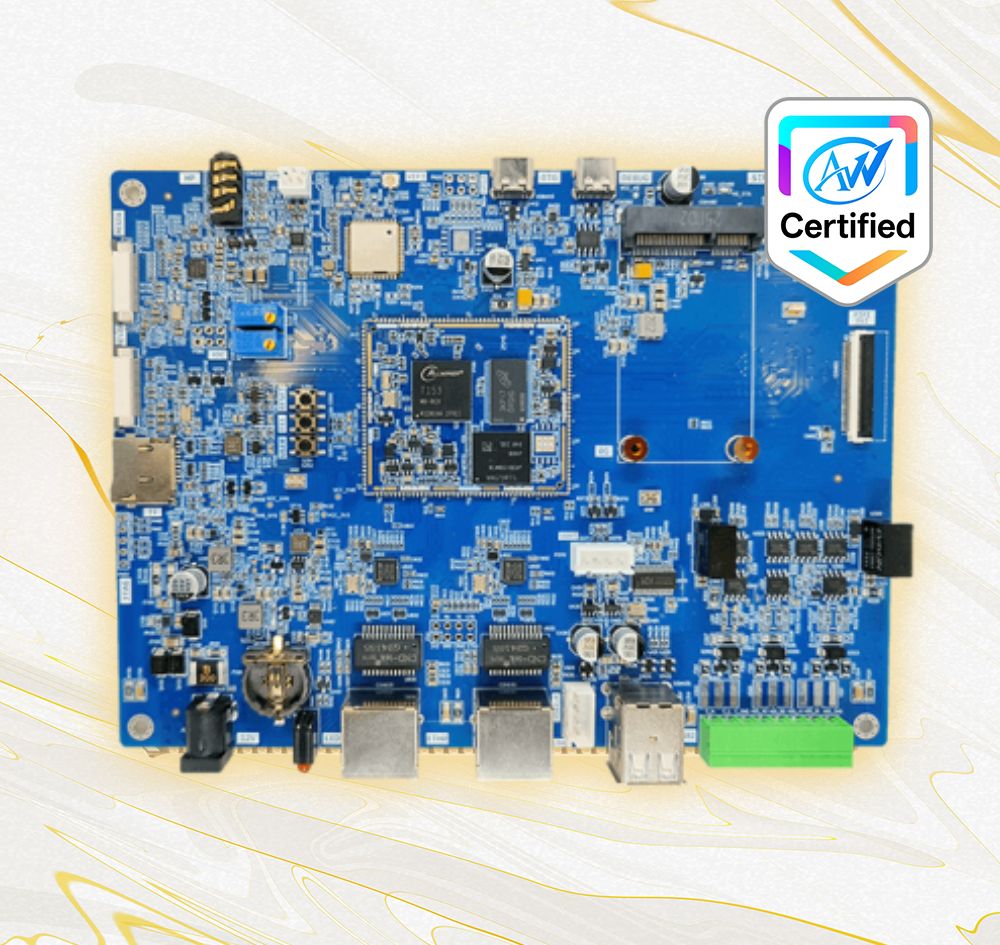

创龙TLT113-EVM | T113-i开发板

创龙科技TLT113-EVM是一款基于全志科技T113-i双核Arm Cortex-A7 + RISC-V XuanTie C906 + HiFi4 DSP异构多核处理器设计的工业评估板，引出双路网口、双路CAN、双路USB、双路RS485、RS232等通信接口，同时引出LVDS LCD、TFT LCD、MIPI LCD、HDMI OUT、CVBS IN/OUT、LINE IN、MIC IN、H/P OUT等音视频多媒体接口，板载WIFI、4G（选配）模块，支持1080P@60fps JPEG/MJPEG视频硬件编码，支持4K@30fps H.265、4K@24fps H.264视频硬件解码，方便用户快速进行产品方案评估与技术预研。

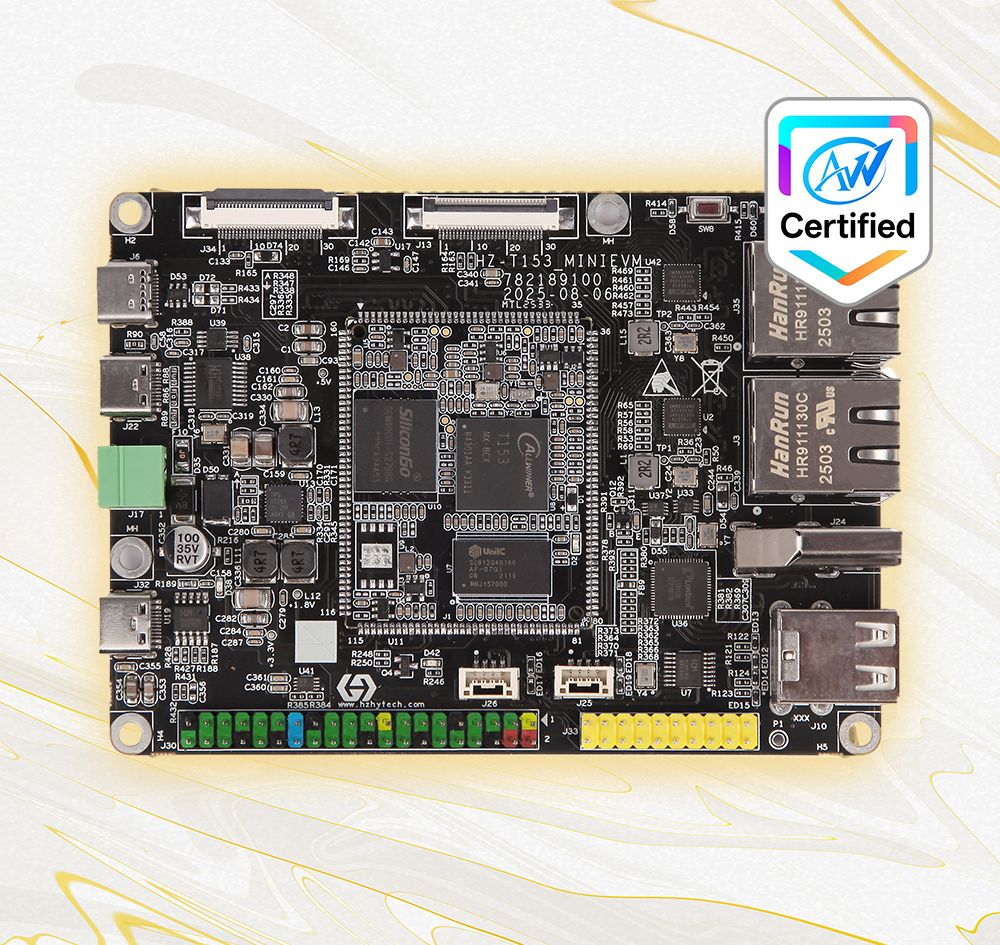

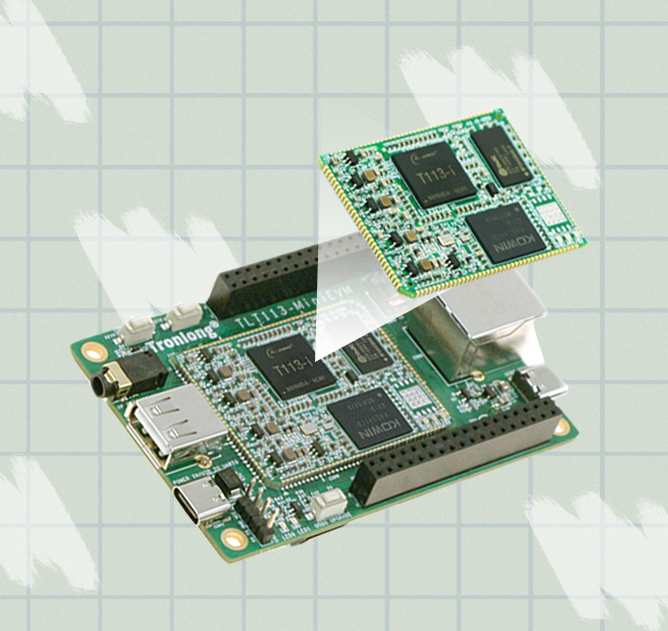

创龙TLT113-MiniEVM | T113-i开发板

创龙科技TLT113-MiniEVM是一款基于全志科技T113-i双核Arm Cortex-A7 + RISC-V XuanTie C906 + HiFi4 DSP异构多核处理器设计的Mini工业评估板，引出千兆网口、双路USB、Micro SD、HDMI OUT、MIC IN、H/P OUT、UART等常用接口，可通过拓展接口引出单路SPI、双路CAN、四路TWI、五路UART等通信接口，支持1080P@60fps JPEG/MJPEG视频硬件编码，支持4K@30fps H.265、4K@24fps H.264视频硬件解码。评估板体积小巧，尺寸为57*87mm，可作为卡片式电脑使用，且便于产品集成，方便用户快速进行产品方案评估与技术预研。

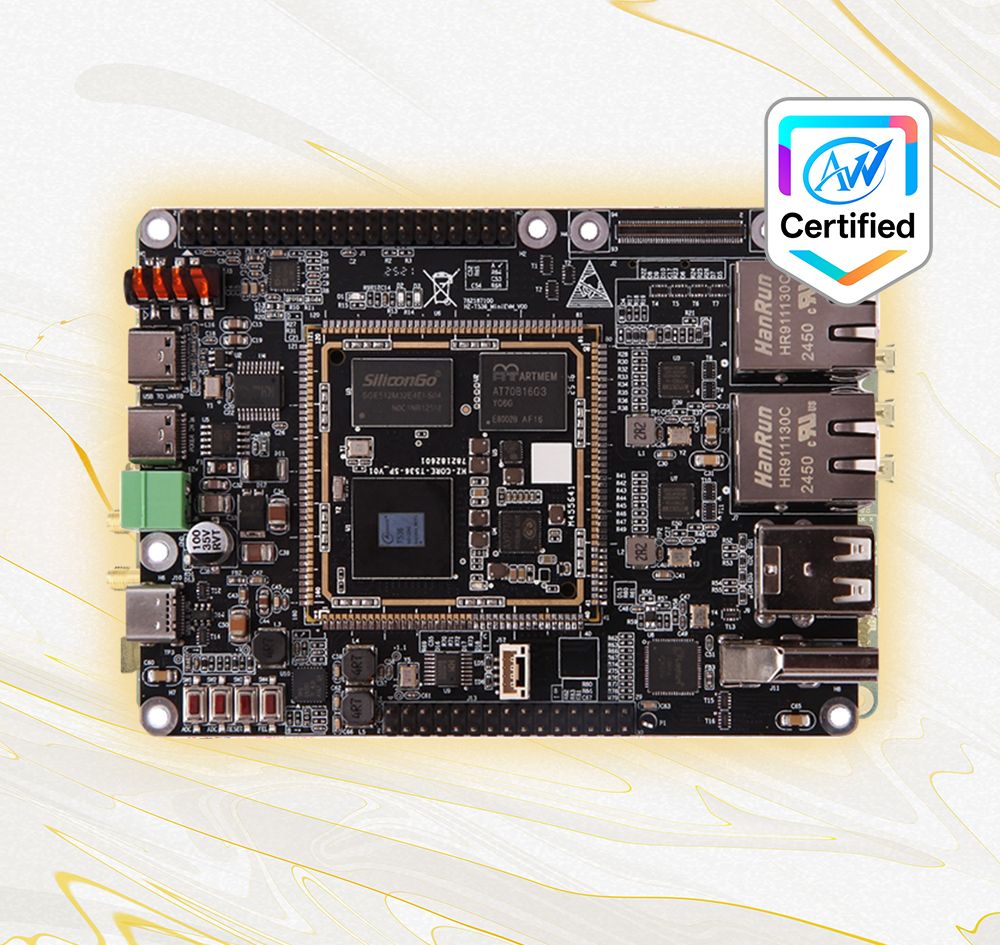

米尔MYD-YT536 | T536开发板

米尔MYD-YT536是一款基于全志科技T536处理器设计的开发板，全志T536系列处理器是一款工业、智能应用领域的高性能处理器，集成四核 Arm Cortex-A55和RISC-V XuanTie E907协处理器，并集成了2Tops NPU(T536MX-CEN2)、Graphic 2D、VPU 4K高清视频编解码器。T536拥有丰富多媒体接口，包括MIPI-DSI、Parallel DSI、Dual-LVDS和MIPI-CSI、Parallel CSI、5M ISP、双千兆以太网、PCIe2.1/USB3.1、Localbus、4*CAN-FD、17*UART、SDIO、SPI、PWM等。工作温度范围-40℃~+85℃，核心板采用LGA封装，适用于新一代电力智能设备、工业互联网设备、工业控制设备、工业机器人、商显、触控一体机、工程机械、轨道交通等先进工业领域。

米尔MYD-LT527 | T527开发板

米尔MYD-LT527是一款基于全志科技T527处理器设计的开发板，全志 T527 处理器，正凭借八核 A55 的核心优势，高效为边缘计算场景提供算力支撑。其多媒体功能尤为强大，不仅具备 G57 GPU、4K 编解码 VPU 及 HiFi4 DSP，还能稳定支持 4~6 路 Camera 接入，满足多元影像处理需求。同时，它支持多种显示接口，包括 HDMI、DP、LVDS、MIPI-DSI 和 RGB 并口，可实现 4K+1080P 双异显效果，且配备丰富的通讯接口，涵盖2路GE、2路CAN、1路PCIE/USB3.0、2路USB2.0、10路UART、30路PWM、4路SPI、9路TWI等，能适配多设备数据传输场景。。此外，T527 属于工业级处理器，工作温度范围覆盖 - 40℃~+85℃，核心板则采用超紧凑 LGA 381pin 封装，在保证性能的同时节省安装空间。综合这些优势，该处理器广泛适用于高性能工业机器人、显控一体机、车载终端、边缘智能盒子等应用场景，为各类智能设备的稳定运行提供核心硬件保障。

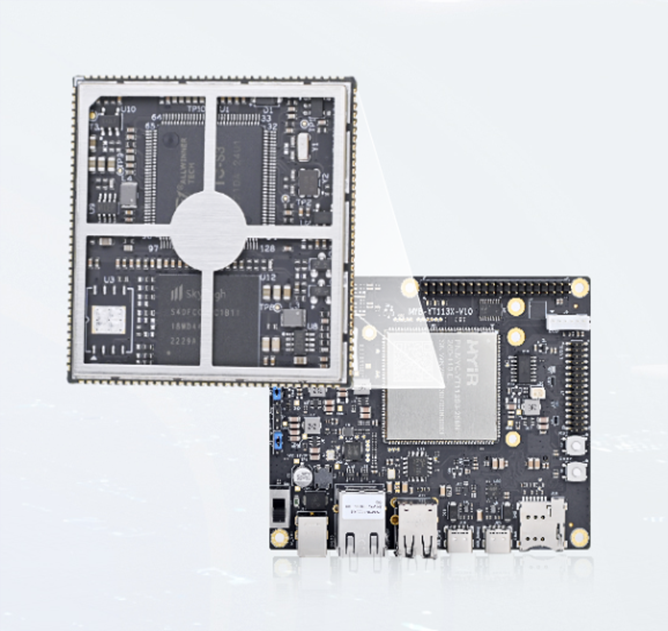

米尔MYD-YT113i | T113-i开发板

米尔MYD-YT113i是一款基于全志科技T113-i处理器设计的开发板，T113-i处理器配备Dual-Core Arm Cortex-A7@1.2GHz，RISC-V实时核，多核异构，并外置DDR3接口、支持视频编解码器、HiFi4 DSP，支持LINUX+RTOS(RISC-V)双系统异构。开发板接口丰富，支持视频采集接口、显示器接口、USB2.0 接口、CAN 接口、千兆以太网接口，T113-i工作温度范围-40℃~+85℃、核心板尺寸37mm*39mm，采用邮票孔+LGA，140+50PIN封装，适用于入门级工业人机界面(HMI)和具有视频功能的嵌入式设备等应用场景。

米尔MYD-YT507H | T507开发板

米尔MYD-YT507H是一款基于全志科技T507处理器设计的开发板，全志T507搭载4核 Arm Cortex-A53，支持4K@60FPS H.265视频解码，支持4K@25FPS H.264视频编码，并支持LVDS、HDMI、RGB以及CVBS四种显示输出接口，还可支持双屏同显、双屏异显，支持MIPI CSI 、DVP摄像头输入。T507拥有丰富外设扩展，支持双路网口，4个USB2.0接口，1个SPI，2个SDIO。工作温度范围-40℃ - +85℃，核心板采用邮票孔222PIN引脚+ LGA设计，适用于电力物联网、汽车电子、商业显示、工业控制、医疗器械、智能终端等应用场景。

米尔MYC-YT536 | T536核心板

米尔MYC-YT536是一款基于全志科技T536处理器设计的核心板，全志T536系列处理器是一款工业、智能应用领域的高性能处理器，集成四核 Arm Cortex-A55和RISC-V XuanTie E907协处理器，并集成了2Tops NPU(T536MX-CEN2)、Graphic 2D、VPU 4K高清视频编解码器。T536拥有丰富多媒体接口，包括MIPI-DSI、Parallel DSI、Dual-LVDS和MIPI-CSI、Parallel CSI、5M ISP、双千兆以太网、PCIe2.1/USB3.1、Localbus、4*CAN-FD、17*UART、SDIO、SPI、PWM等。工作温度范围-40℃~+85℃，核心板采用LGA封装，适用于新一代电力智能设备、工业互联网设备、工业控制设备、工业机器人、商显、触控一体机、工程机械、轨道交通等先进工业领域。

米尔MYC-LT527 | T527核心板

米尔MYC-LT527是一款基于全志科技T527处理器设计的核心板，全志T527处理器搭载八核Arm Cortex-A55核心，高效赋能边缘计算，多媒体功能强大，具备G57 GPU、4K编解码、HiFi4 DSP，支持4~6路Camera。核心板支持多种显示接口，包括HDMI、DP、LVDS、MIPI-DSI和RGB并口，支持4K+1080P双异显，以及丰富的通讯接口，包括2x GE、2x CAN、PCIE/USB3.0、2x USB2.0、10x UART、30x PWM、4x SPI、9x TWI等。T527工作温度-40℃~+85℃，且核心板超紧凑LGA 381pin封装，适用于高性能工业机器人、显控一体机、车载终端、边缘智能盒子等应用场景。

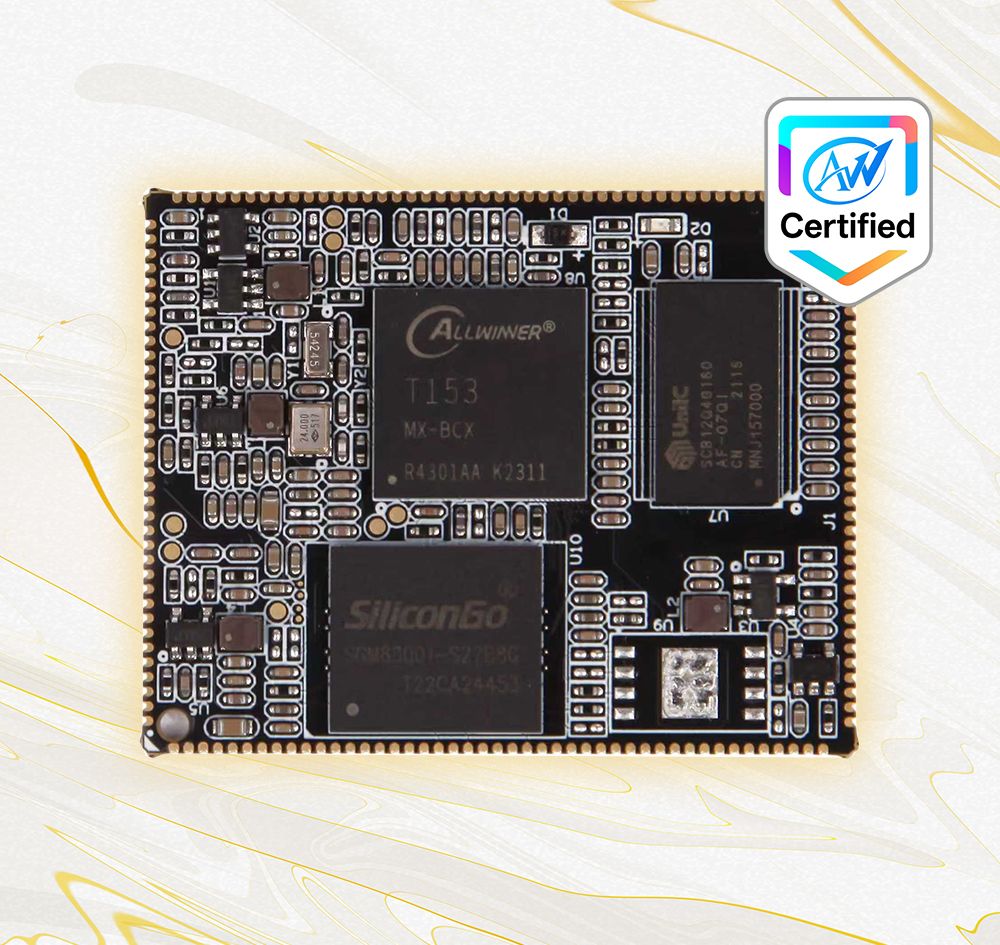

米尔MYC-YT113i | T113-i核心板

米尔MYC-YT113i是一款基于全志科技T113-i处理器设计的核心板，T113-i处理器配备Dual-Core Arm Cortex-A7@1.2GHz，RISC-V实时核，多核异构，并外置DDR3接口、支持视频编解码器、HiFi4 DSP，支持LINUX+RTOS(RISC-V)双系统异构。开发板接口丰富，支持视频采集接口、显示器接口、USB2.0 接口、CAN 接口、千兆以太网接口，T113-i工作温度范围-40℃~+85℃、尺寸37mm*39mm，采用邮票孔+LGA，140+50PIN封装，适用于入门级工业人机界面(HMI)和具有视频功能的嵌入式设备等应用场景。

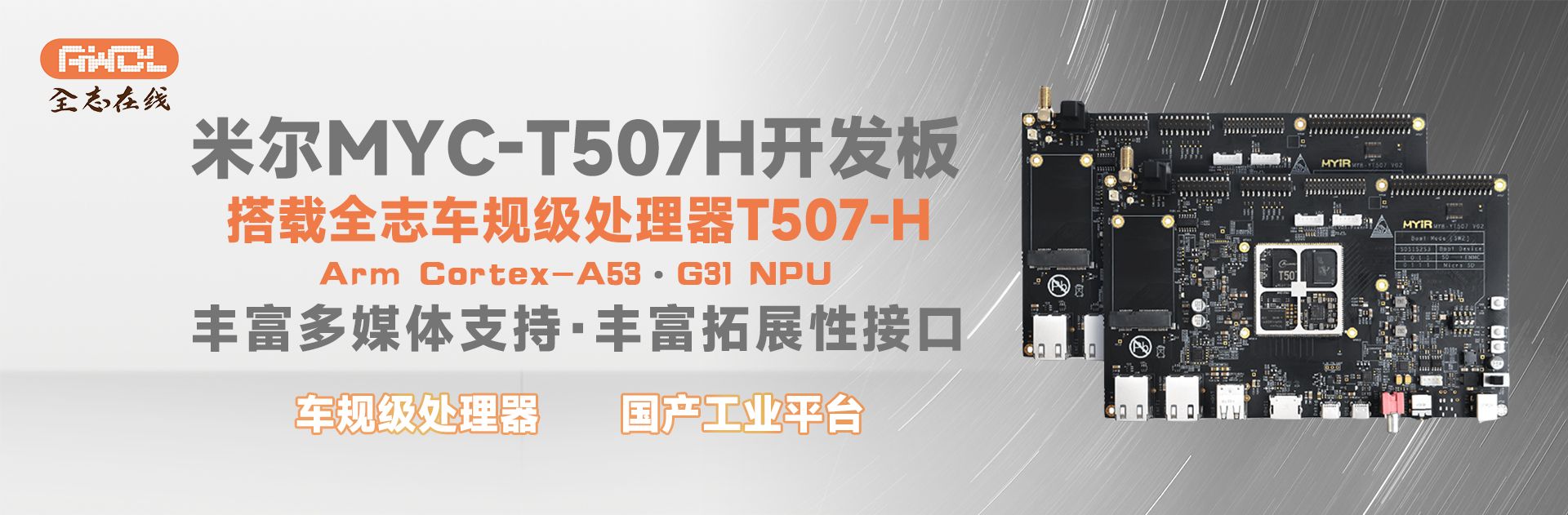

米尔MYC-YT507H | T507核心板

米尔MYC-YT507H是一款基于全志科技T507处理器设计的四核Arm Cortex–A53核心板，支持4K@60FPS H.265视频解码，支持4K@25FPS H.264视频编码，并支持LVDS、HDMI、RGB以及CVBS四种显示输出接口，还可支持双屏同显、双屏异显，支持MIPI CSI 、DVP摄像头输入。T507拥有丰富外设扩展，支持双路网口，4个USB2.0接口，1个SPI，2个SDIO。工作温度范围-40℃ - +85℃，核心板采用邮票孔222PIN引脚+ LGA设计，适用于电力物联网、汽车电子、商业显示、工业控制、医疗器械、智能终端等应用场景。

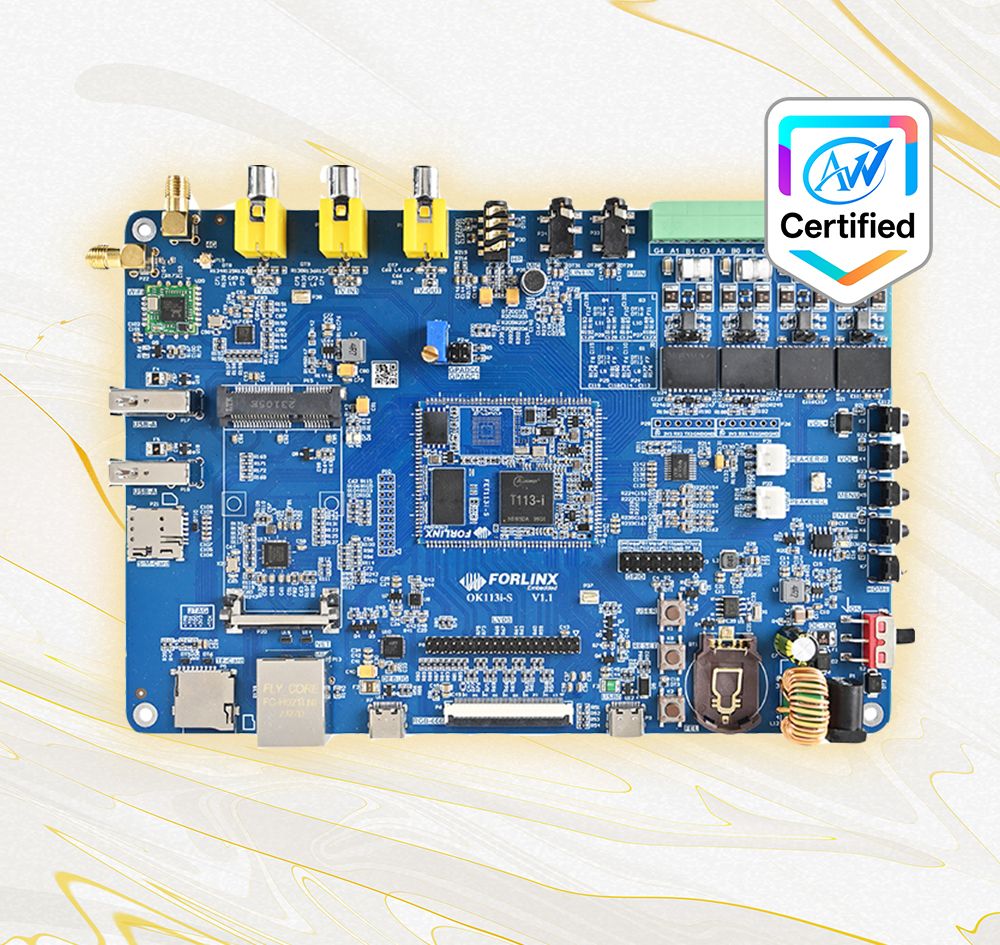

飞凌OK536-C | T536开发板

OK536-C开发板基于全志发布的T536工业级处理器开发设计。T536主频1.6GHz，集成四核Arm Cortex-A55、RISC-V XuanTie E907 MCU，提供高效的计算能力。T536支持2Tops NPU、安全启动、国密算法IP、全通路ECC、AMP、Linux-RT等，还具备广泛的连接接口，例如USB、SDIO、UART、SPl、CAN-FD、Ethernet、ADC、LocalBus等，是集中器、FTU、DTU、充电桩、交通、机器人、工业控制等关键领域的优质之选。

飞凌OK527-C | T527开发板

OK527N-C开发板基于全志 T527 系列高性能处理器开发设计，集成了8核Arm Cortex-A55核心，同时内置1个 RISC-V 核心和1个 HiFi4 DSP 核，同时具有2Tops算力的NPU，为AI应用赋能。核心板采用板对板连接方式，可插拔式设计便于产品的安装与维护。产品通过飞凌嵌入式实验室严苛的工业环境测试，为您的产品稳定性保驾护航，10~15 年生命周期，为您的产品提供持续供应保障。

香橙派OrangePi 4A T527开发板

OrangePi4A基于全志T527八核Cortex-A55+HiFi4DSP+RISC-V多核异构工业级处理器，支持2TOPSNPU，满足边缘智能AI加速应用；支持2GB/4GBLPDDR4/4X，提供H.2654K@60fps和H.2644K@60fps视频解码，H.264 4K@25fps视频编码；接口丰富，包括千兆以太网、PCle2.0、USB2.0、MIPI-CSI、MIPI-DSI、40Pin扩展接口等常用功能接口，支持Ubuntu、Debian、Android13等操作系统。 OrangePi4A可为生成式AI、人工智能算法的场景化落地提供坚实的硬件基础，可广泛应用于智能工控、智慧商显、零售支付、智慧教育、商用机器人、车载终端、视觉辅驾、边缘计算、智能配电终端等。

核桃派WalnutPi 2B T527开发板

核桃派（WalnutPi）设计、研发和制造均来源于中国，是一款高性价比而且功能齐全的卡片电脑（SBC），同时也是一块性能非常强大的Linux开发板，你可以使用它上网、玩游戏、学习编程和创造自己的电子产品等。全志科技T527采用多核异构设计，集成了CPU、GPU、NPU、DSP、MCU等各种计算单元，为各种复杂场景的多任务处理、专用数据处理以及算法应用提供了高效且灵活的解决方案，为生成式AI、人工智能算法的场景化落地提供了坚实的硬件基础。开发板有|1/2/4GB内存EMMC可选，支持干兆以太网、双频WiFi6+蓝牙5.0、USB3.0/PCle2.1等。核桃派开发板除了硬件性能强悍外，还拥有很多实用的自研系统软件功能，如系统可以在线升级（OTA）、开机自启动应用脚本等功能。

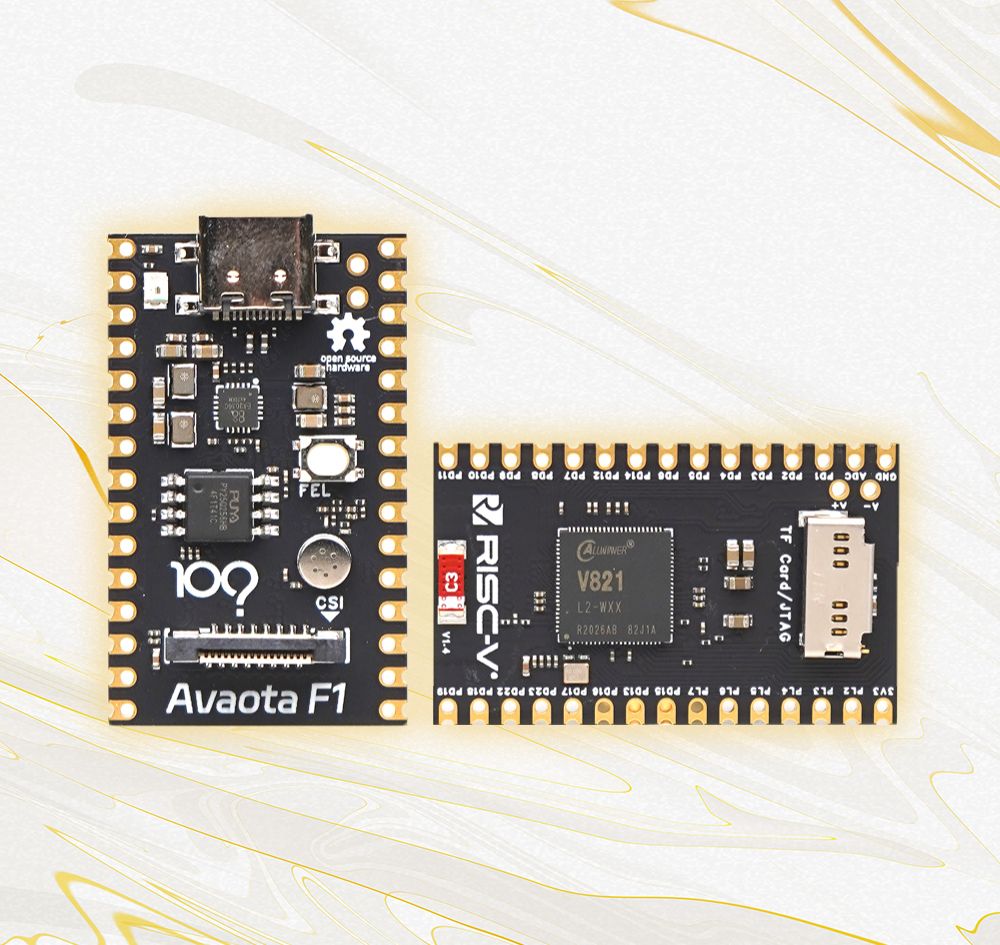

百问网Avaota A1 T527开发板

AvaotaA1是一款硬件+软件全开源的卡片电脑，提供全面开放的软硬件资料，小巧的板型搭载了8核处理器并引出了丰富的外部资源，还支持Avaota OS、Android13、Armbian等多种操作系统。 开发板采用98mm x 73mm的接口丰富易用SBC板型设计，可以很好的兼容目前市面上的绝大多数主流开发板，在足够的板型尺寸下，开发板板载了500+元器件、14个外设接口以及40个拓展GPIO口。 全志科技T527采用多核异构设计，集成了CPU、GPU、NPU、DSP、MCU等各种计算单元，为各种复杂场景的多任务处理、专用数据处理以及算法应用提供了高效且灵活的解决方案，为生成式AI、人工智能算法的场景化落地提供了坚实的硬件基础。

正点原子ATK-DLT113IS T113-i开发板

ATK-DLT113IS开发板是正点原子基于全志T113-i处理器而研发的一款用于嵌入式Linux领域的开发板，其拥有高性能、高可靠性、低成本和丰富的接口资源，适用于嵌入式系统开发！

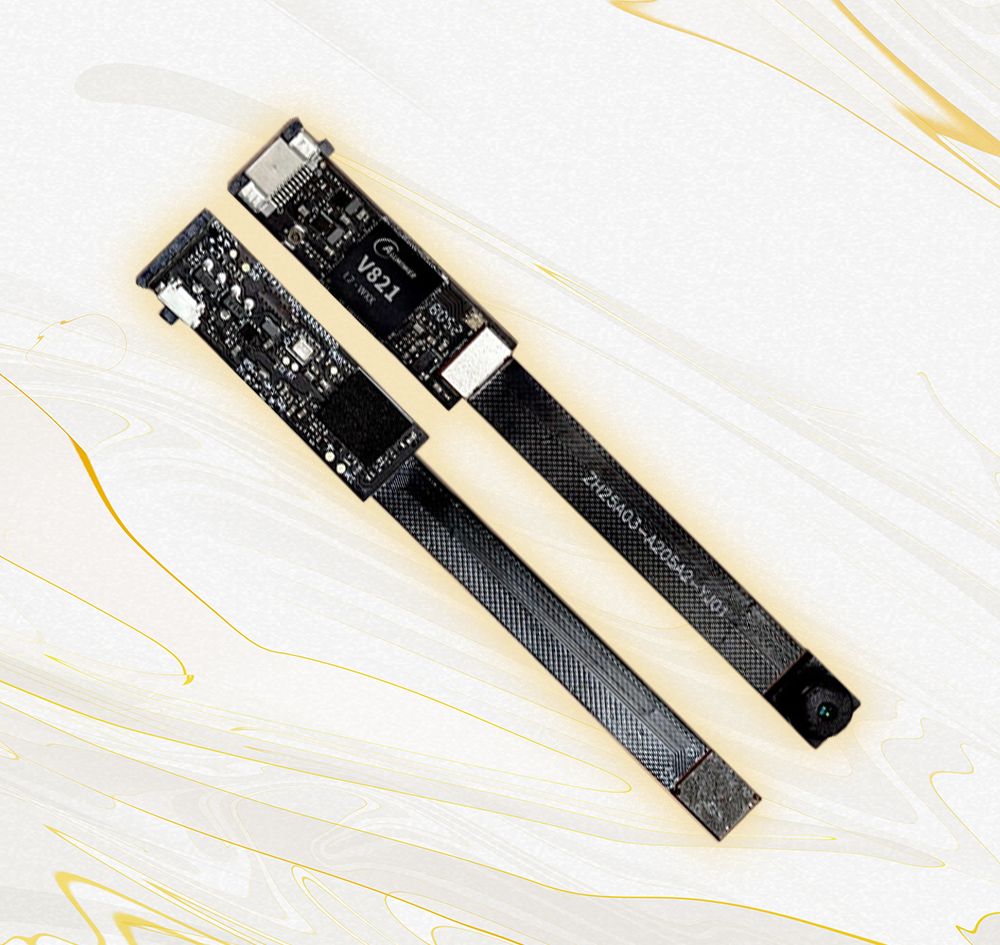

百问网V851SE AI视觉开发套件-TinyVision

TinyVision是适用于 Linux主板、IPC、服务器、路由器等的终极一体化解决方案。 TinyVision 采用先进的 Allwinner V851se 或 V851s3 处理器，以紧凑的外形提供卓越的性能和多功能性。 TinyVision 的 Cortex-A7 内核运行频率高达 1200MHz，RISC-V E907GC@600MHz，可在保持能源效率的同时提供强大的处理能力。 集成的0.5Tops@int8 NPU可为各种应用提供高效的AI推理。 TinyVision 配备 64M DDR2 (V851se) 或 128M DDR3L (V851s3) 内置内存选项，确保流畅、无缝的操作。 TF 卡插槽支持 UHS-SDR104，为您的数据需求提供可扩展的存储空间。 此外，板载 SD NAND 和 USB&UART Combo 接口提供便捷的连接选项。 通过 TinyVision 对 2 通道 MIPI CSI 输入的支持，增强您基于视觉的应用程序，从而实现高级相机功能的无缝集成。 独立的 ISP 可实现高分辨率图像处理，支持高达 2560 x 1440 的分辨率。 借助 TinyVision 的 H.264/H.265 解码功能（分辨率高达 4096x4096）享受身临其境的视频体验。 使用 H.264/H.265 编码器捕捉和编码令人惊叹的时刻，支持高达 3840x2160@20fps 的分辨率。 借助在线视频编码支持，您可以轻松共享和流式传输您的内容。 为了提供可靠的实时操作系统支持，TinyVision 利用基于 RT-Thread + RTOS-HAL 的 RISC-V E907 RTOS 的强大功能，确保最佳性能和稳定性。 无论您喜欢 Linux 环境还是实时控制，TinyVision 都能满足您的需求。 它支持 OpenWrt 23.05、Buildroot 和 Mainline Linux 6.7 等 GNU/Linux 版本，满足不同的软件需求。 对于实时控制爱好者来说，基于 RT-Thread + RTOS-HAL 的 RISC-V E907 RTOS 支持可提供快速可靠的性能。 TinyVision 是一款紧凑而强大的解决方案，适用于您的 Linux 主板、IPC、服务器、路由器等，释放无限可能。 体验无与伦比的性能、增强的功能和无缝集成。 选择 TinyVision 并改变您的创新方式。

芒果派MangoPi - MQ Pro

芒果派MQ Pro延续了芒果派开发板一贯小而美的作风，板子虽小，但却具备了所有重要的功能，MQ Pro以全志D1-H为主控，内置最高1G DDR，板载WiFi/BT，并提提供了多种常用的外设接口，完整的功能也使得开发板可以很好地运行Tina/Debian之类的嵌入式软件系统。

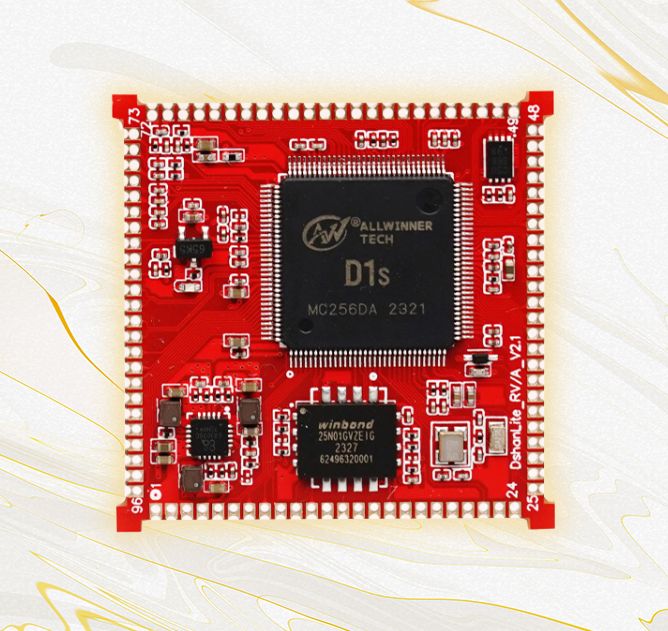

百问网DshanLite-RV-D1s

D1s 是全志针对智能解码市场推出的高性价比 AIoT 芯片。它使用 64bit RISC-V 架构的阿里平头哥 C906 处理器，内置了64M DDR2，支持 Linux 系统，同时集成了大量自研的音视频编解码相关 IP，可以支持 H.265,、H.264、MPEG-1/2/4、JPEG 等全格式视频解码，支持ADC、DAC、I2S、PCM、DMIC、OWA 等多种音频接口，可以广泛应用于智能家居面板、智能商显、工业控制、车载等产品。
