发布日期: 2023/10/08 02:15

“全志芯片合集”正式上线立创开源硬件平台,涵盖多系列全志芯片,开源智能家居、游戏掌机等多个领域的开源应用工程. . . . . .

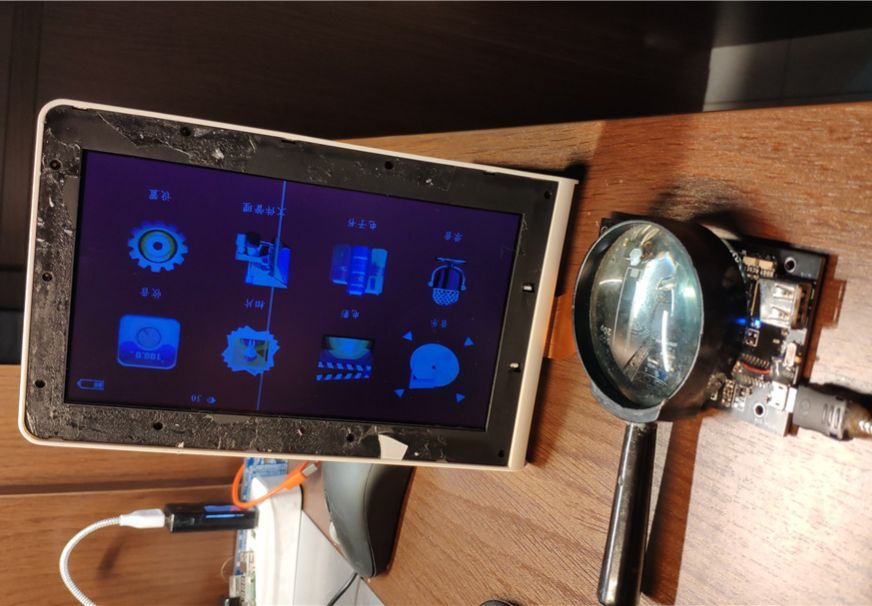

全志A133平板电脑



这是一款基于全志A133处理器DIY的平板电脑,可运行android和linux系统平板搭载一块7寸1024X600分辨率的触摸液晶屏以及3000mAh的电池,且内置双频wifi6/BT5.2通信模块,运行内存2GB,内置32GeMMC,可以外接TF卡。

本项目DIY成本共447.3元,平板的PCB设计遵循嘉立创4层板免费打样规则,采用了3313层压,1.2mm厚度,线宽线距3.5mil,过孔0.3/0.4,尺寸控制到10x10以内。

设计的初衷是做一个可以正常使用的平板,并且可以用来学习linux,故本次项目无需编写太多代码,直接烧入从论坛获取的其它平板的镜像文件即可使用。

开源项目地址:https://oshwhub.com/flyn/flPad

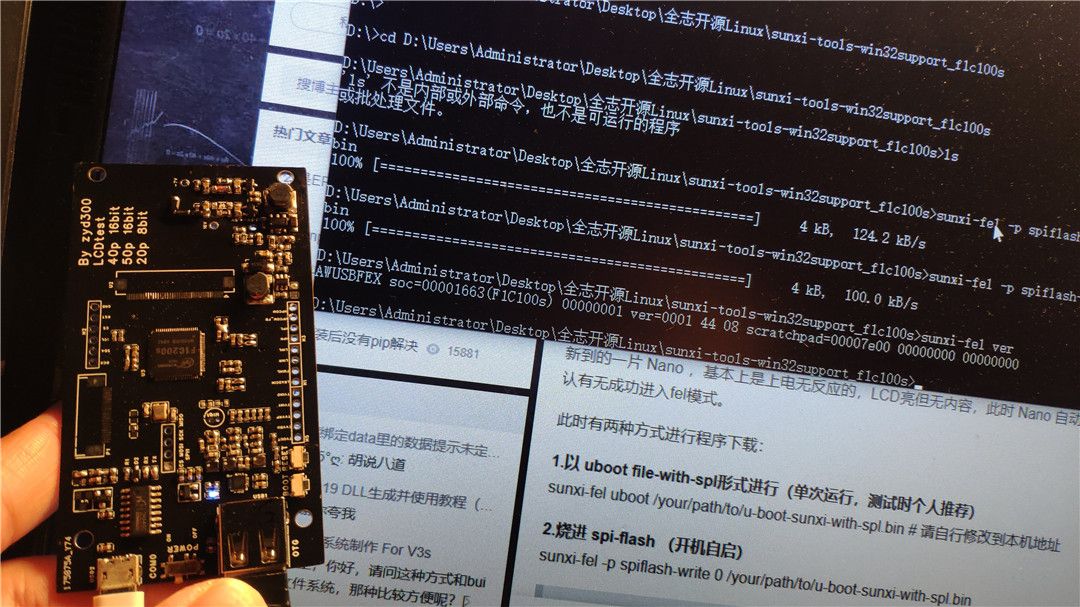

支持三种屏幕的F1C200S开发板



本项目是基于全志F1C200S芯片设计的开发板,这块板子主要用来测试不同型号的屏幕,板子共有三个不同型号的fpc插座,背面有50pin和一种2pin没有合适的fpc插座用的26pin的,正面还有40pin屏幕的fpc插座。

板子的电路没有问题,者背光电路的引脚没有接地,背光电流设置的20ma有点小了,可以通过更换电阻解决或只需要在旁边刮开焊上就可以了。

开源项目地址:https://oshwhub.com/zhangyadong300/d7509504d2f449749056d7750a9a0360

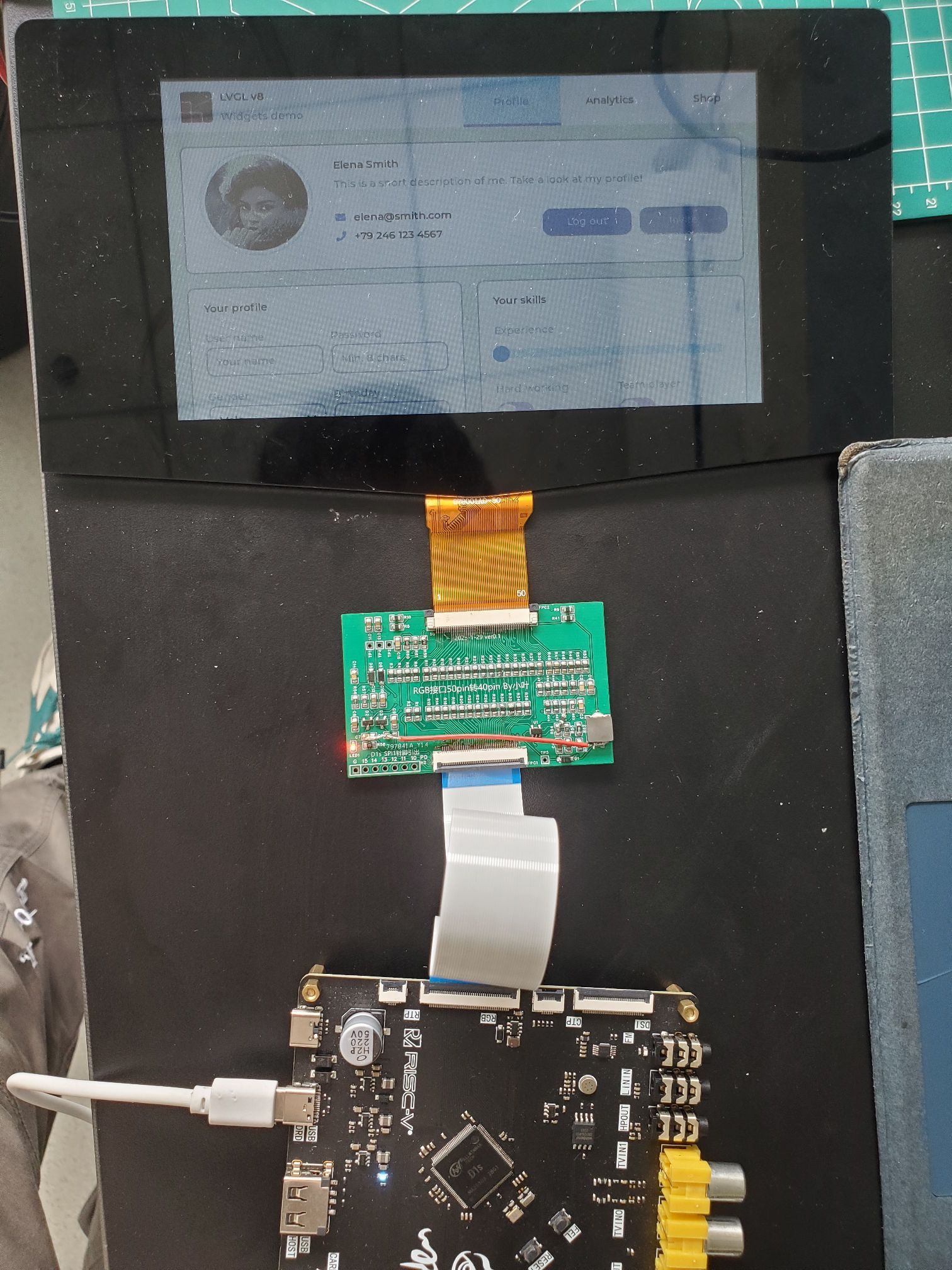

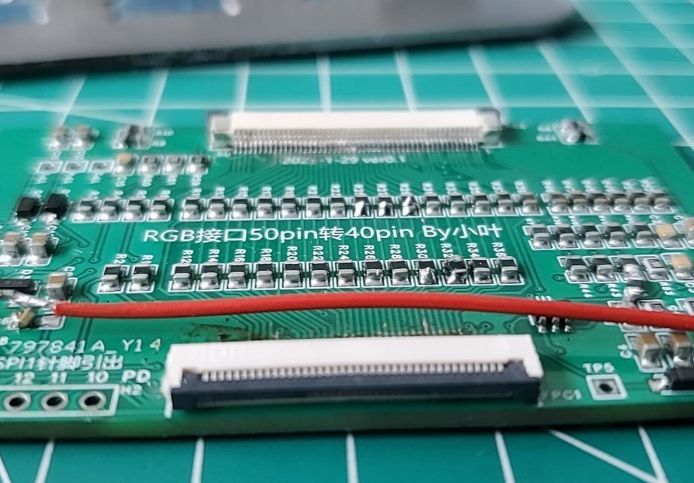

标准RGB接口40pin转50pin转接板



该项目为使用立创EDA(专业版)重新设计的开源标准RGB接口40pin转50pin转接板, 理论上也可实现50pin转40pin。

转接板使用YuzukiHD的D1s小哪吒进行验证修复. Ver1.3已修复, 无需飞线。fpc座子建议上下接都买10个,焊接难度大:调高温度上有铅锡,然后用吸锡带吸走连锡,fpc排线40pin/50pin同向反向都买5个。

开源项目地址:https://oshwhub.com/fanlingg/d1s-rgb-pin-board
