“全志芯片合集”正式上线立创开源硬件平台,涵盖多系列全志芯片,开源智能家居、游戏掌机等多个领域的开源应用工程. . . . . .

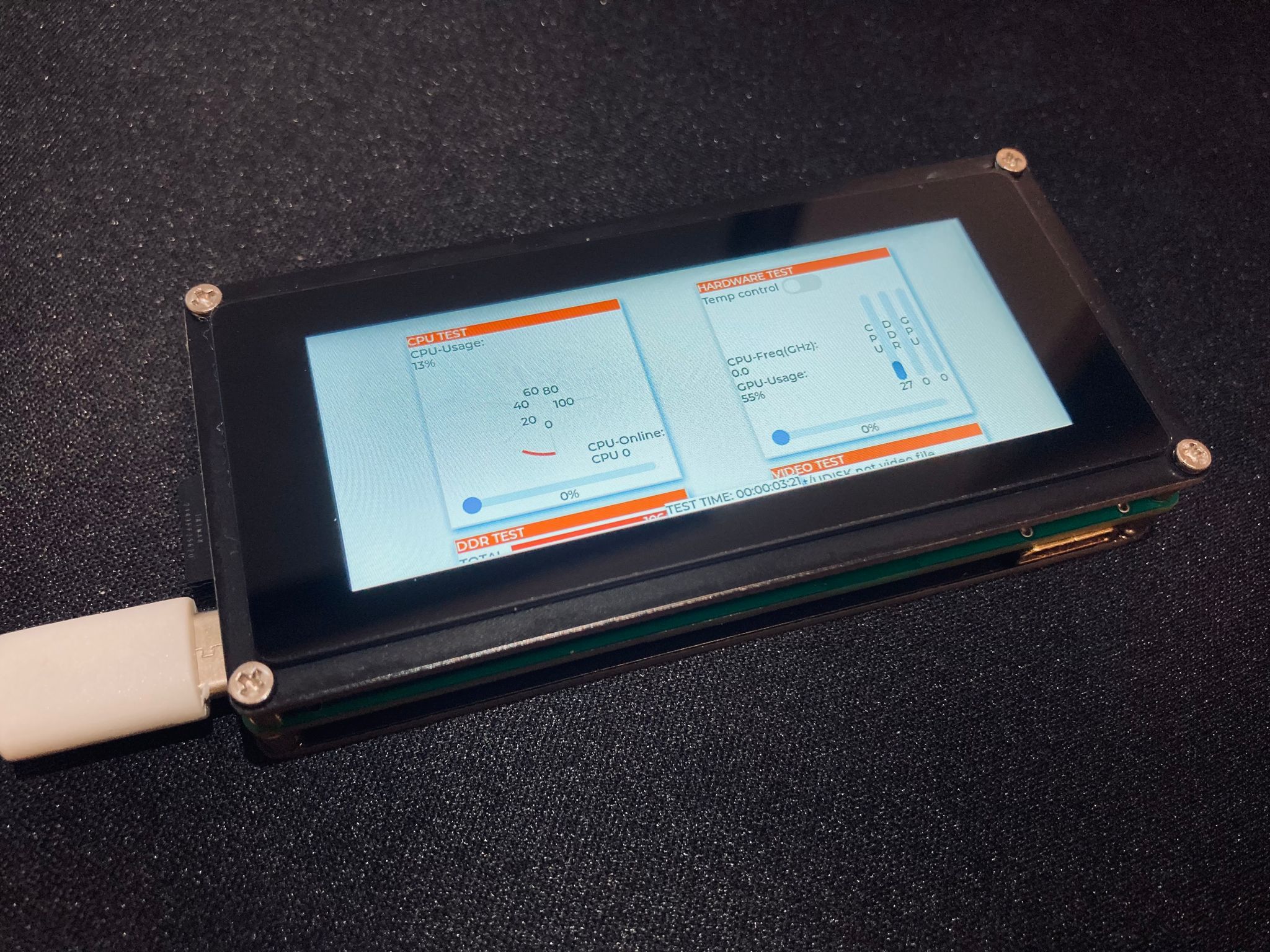

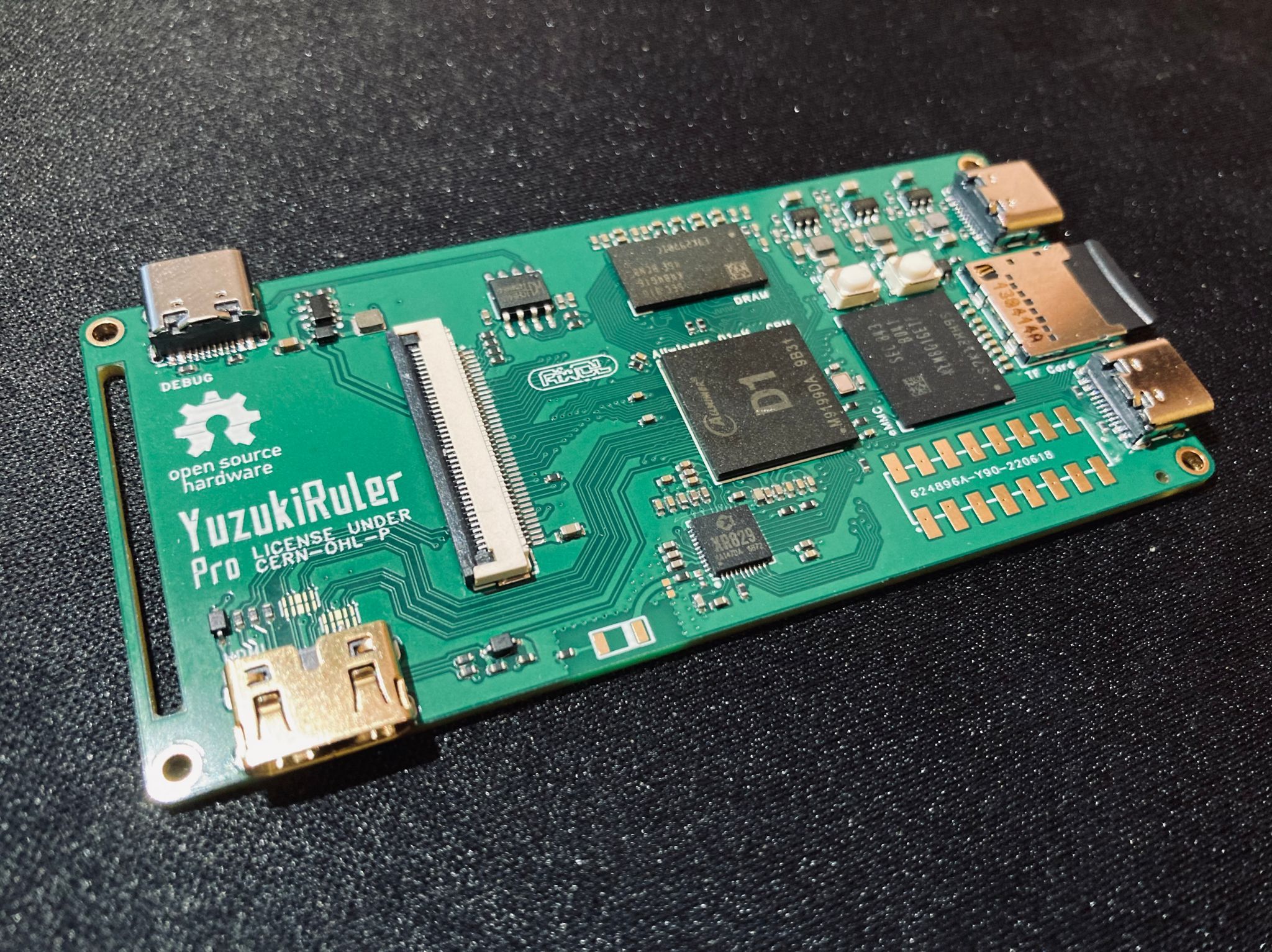

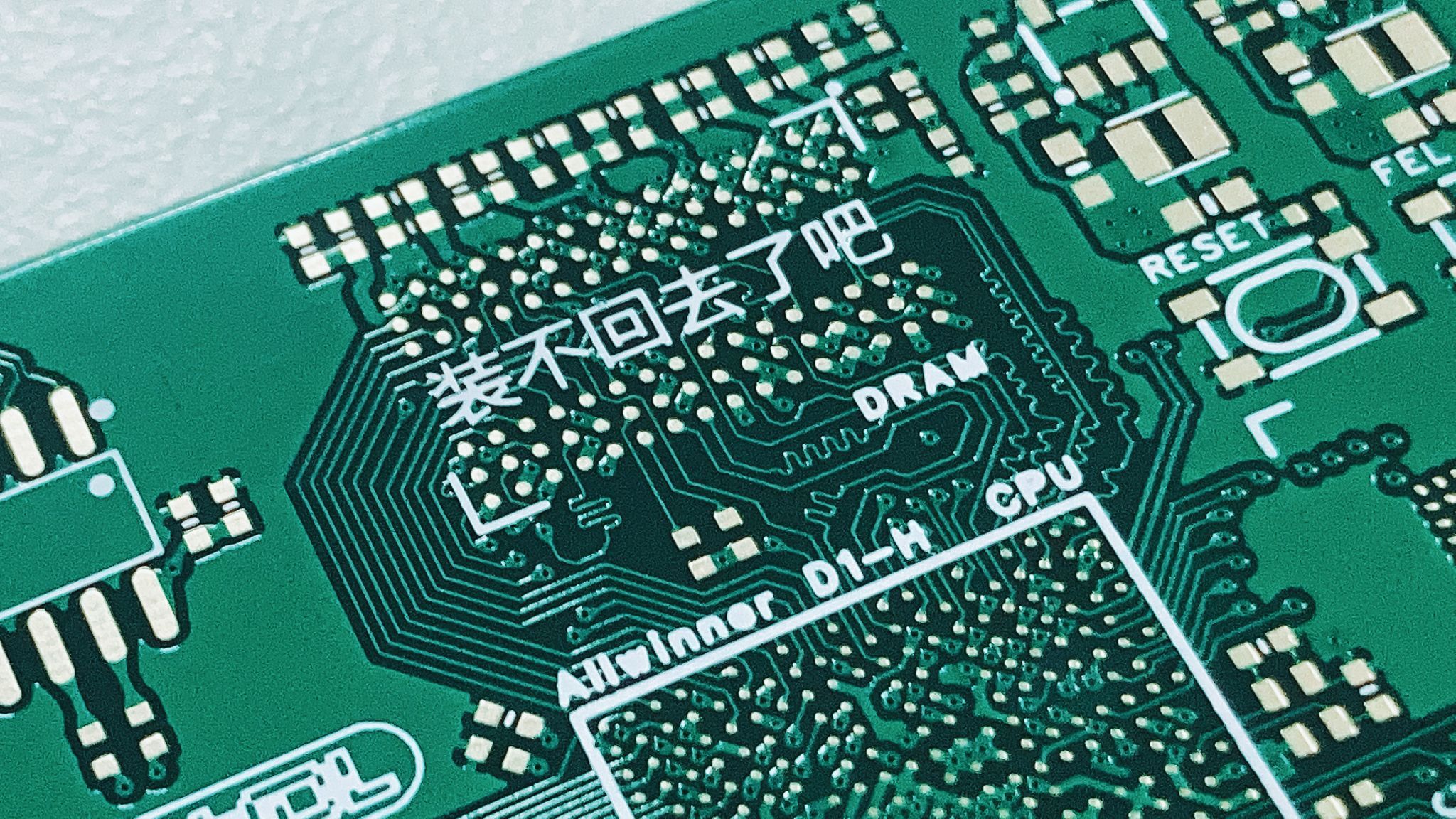

YuzukiRuler Pro随身Linux小尺子



YuzukiRuler随身Linux小尺子的升级版本,初级版本采用F1C200s作为主控,板载UART和OTG,还有一个1.14小屏幕。

YuzukiRuler Pro采用全志 D1-H为主控,最大支持2GB内存,256GB储存的全面屏Linux小尺子,RISCV64 指令集,板载UART和OTG,还将屏幕升级为一个3.2寸800x320屏幕,支持2.4G Wi-Fi网上冲浪,蓝牙。

系统暂时只支持作者本人上传的buildroot,未来会补上适配该尺子的Tina。打板的时需要注意选择需要阻抗,JLC3313层压结构两个地方。

开源项目地址:https://oshwhub.com/gloomyghost/yuzukirulerpro

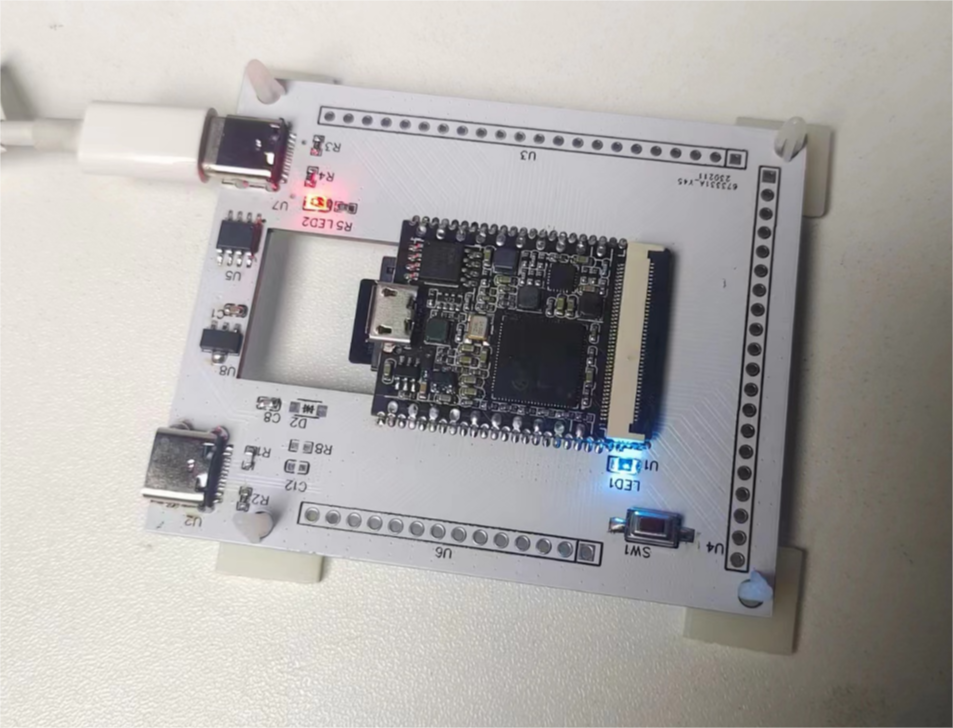

荔枝派Nano的简单转接板



荔枝派 Nano是一款仅有2.54cm * 3.3cm大小的精致小板,相当于一张SD卡大小,采用全志F1C100s为主控,Arm9架构,16KB D-Cache,32KB I-Cache,支持从SPI Flash或TF卡启动,支持USB OTG载入更新。

荔枝派Nano的底板空出了SD的插拔位置,U1是usb-typec,使用ch340n,将usb转串口,U2是usb-typec,引出USB-OTG,可以供sunxi下载和其他功能。

底板增了一组2.54 2*4P的GND引脚,用于外部设备的共地,ch340n独立的3.3v供电,引出核心板全部GPIO,引出复位,制成了按键,背光LED引出到前面板。

开源项目地址:https://oshwhub.com/zzl122/licheepi-nano-board

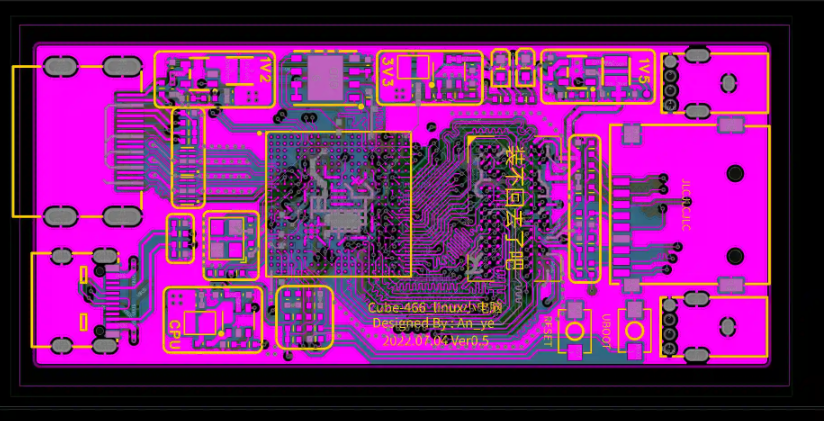

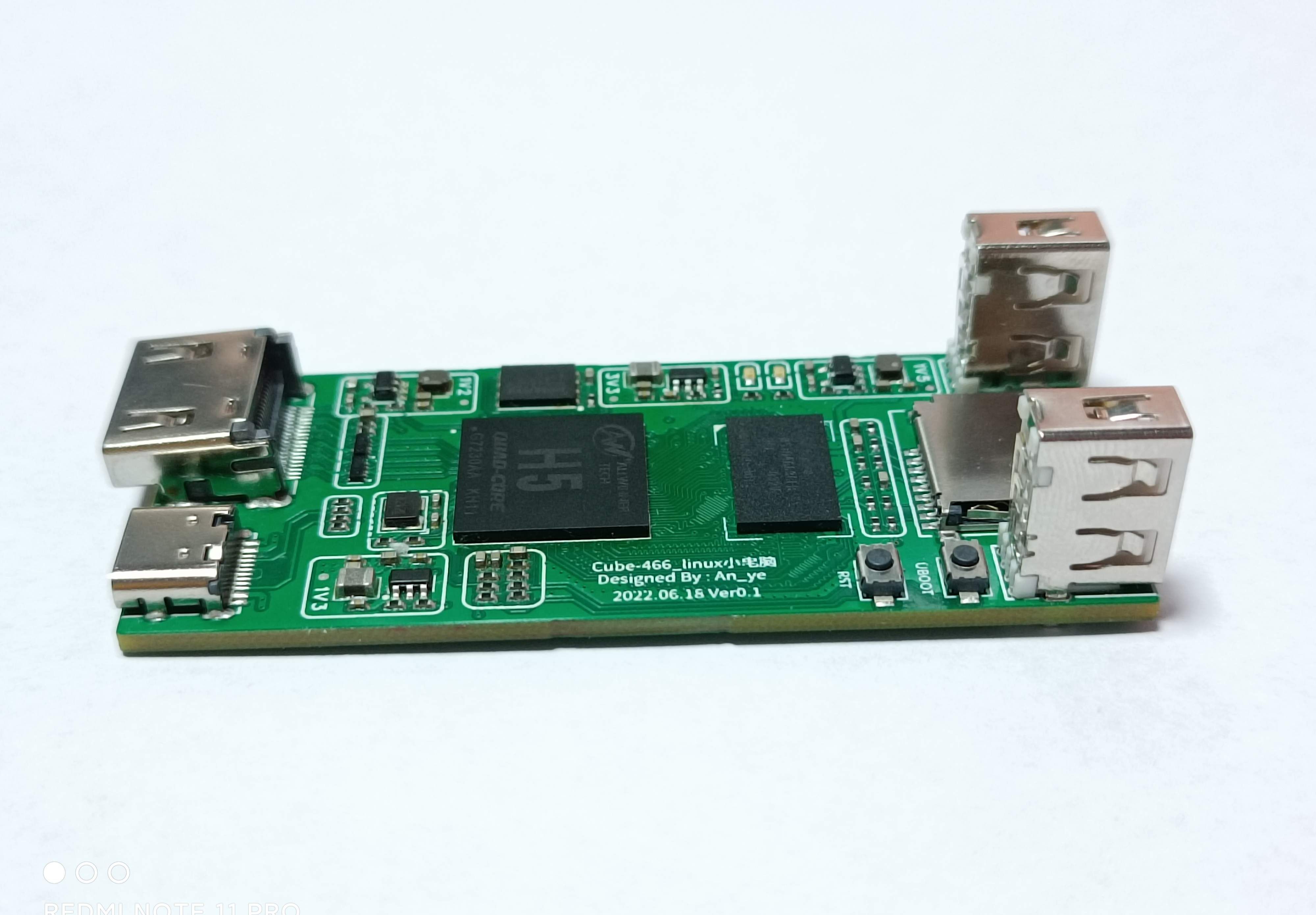

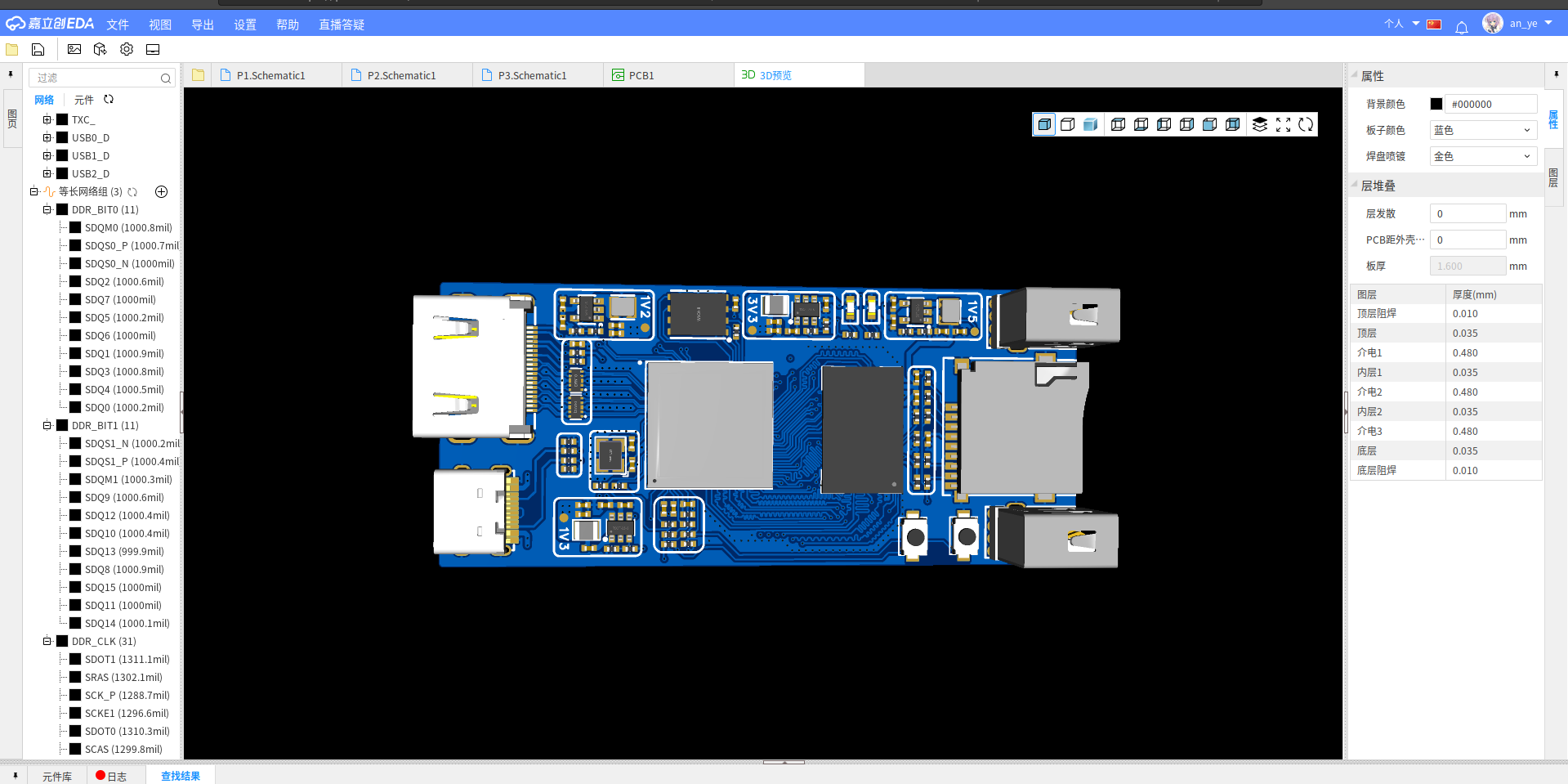

Cube-466_linux小电脑



Cube-466_linux小电脑基于全志h5,板载一颗DDR3,最高支持8GB DDR3 DRAM,板载SD卡接口、HDMI接口。两个USB接口以及Type-C USB & UART接口。

该小电脑经过四个阶段的改良修复了HDMI_HHPD处电阻、差分线等长、DRAM供电处R16和R17设置等问题,并适配了嘉立创的免费打板规则,JLC2313与JLC04161H-3313相同,可放心打板。

开源项目地址:https://oshwhub.com/an_ye/cube-466_linux-xiao-dian-nao
