发布日期: 2022/11/28 02:16

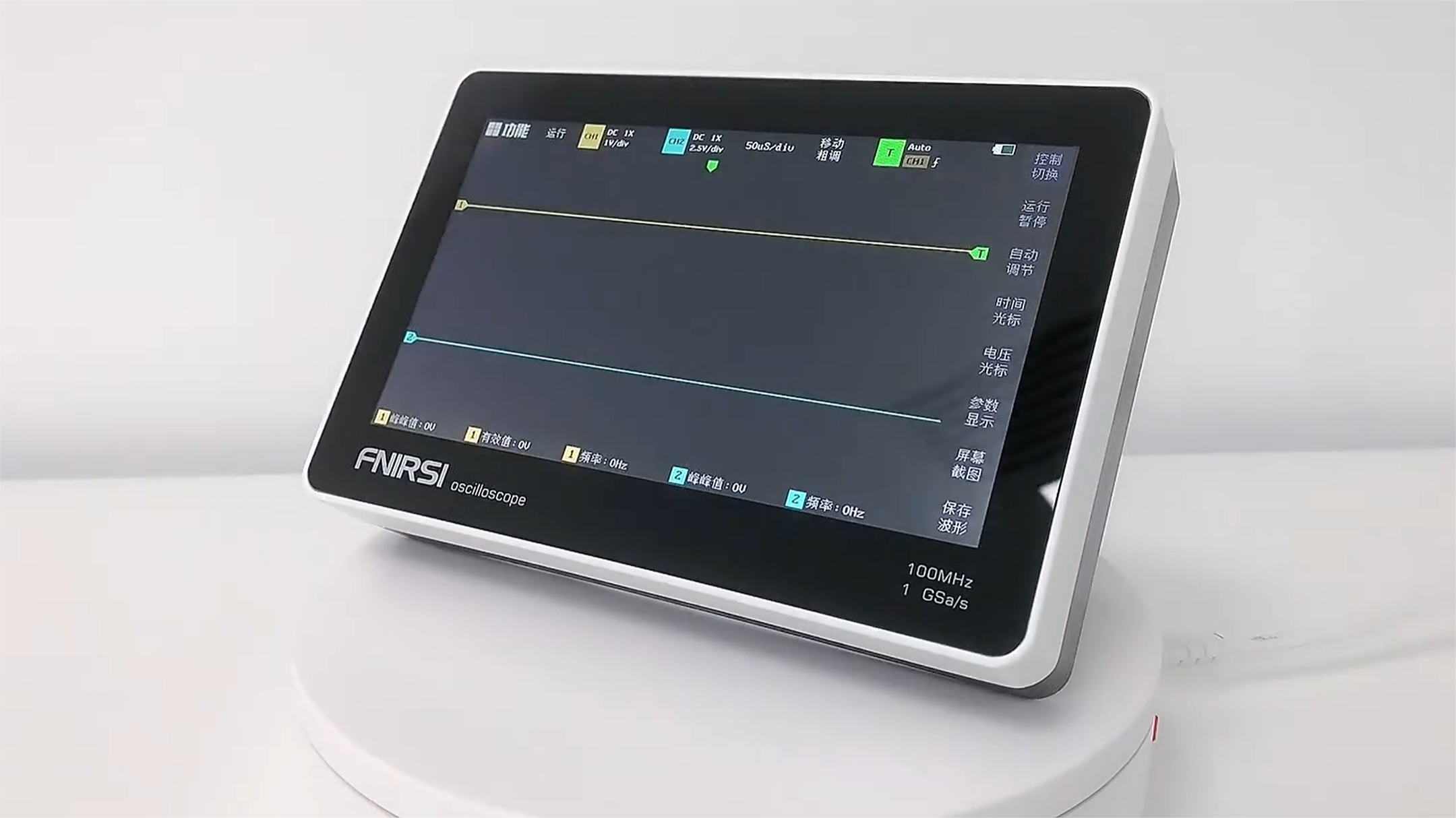

FNIRSI-1013D是FNIRSI推出的一款功能全面，实用性高，针对于维修行业和研发行业人群的高性价比双通道平板示波器，虽然它已经对外售卖一段时间了，但我还是决定拆解一下它，并给大家在硬件的角度介绍一下这款示波器。


从FNIRSI的官方介绍来看，这款示波器在宣传时使用了“小型便携”的形容词，我猜测示波器应该接上了一块锂电池，显示是采用TFT液晶屏显示，所以我猜测里面有一颗专门的处理器来负责显示工作，也有另一块处理器专门负责处理数字信号，管他怎么样呢，我们先来拆拆看。

FNIRSI-1013D示波器开箱

FNIRSI-1013D Packing Box

FNIRSI-1013D Packing List:

  • 1 * FNIRSI 1013D Oscilloscope Host
  • 2 * Matching 100MHz Probe (1X and 10X)
  • 1 * USB Cable
  • 1* Charging adapter
  • 1* Instruction manual

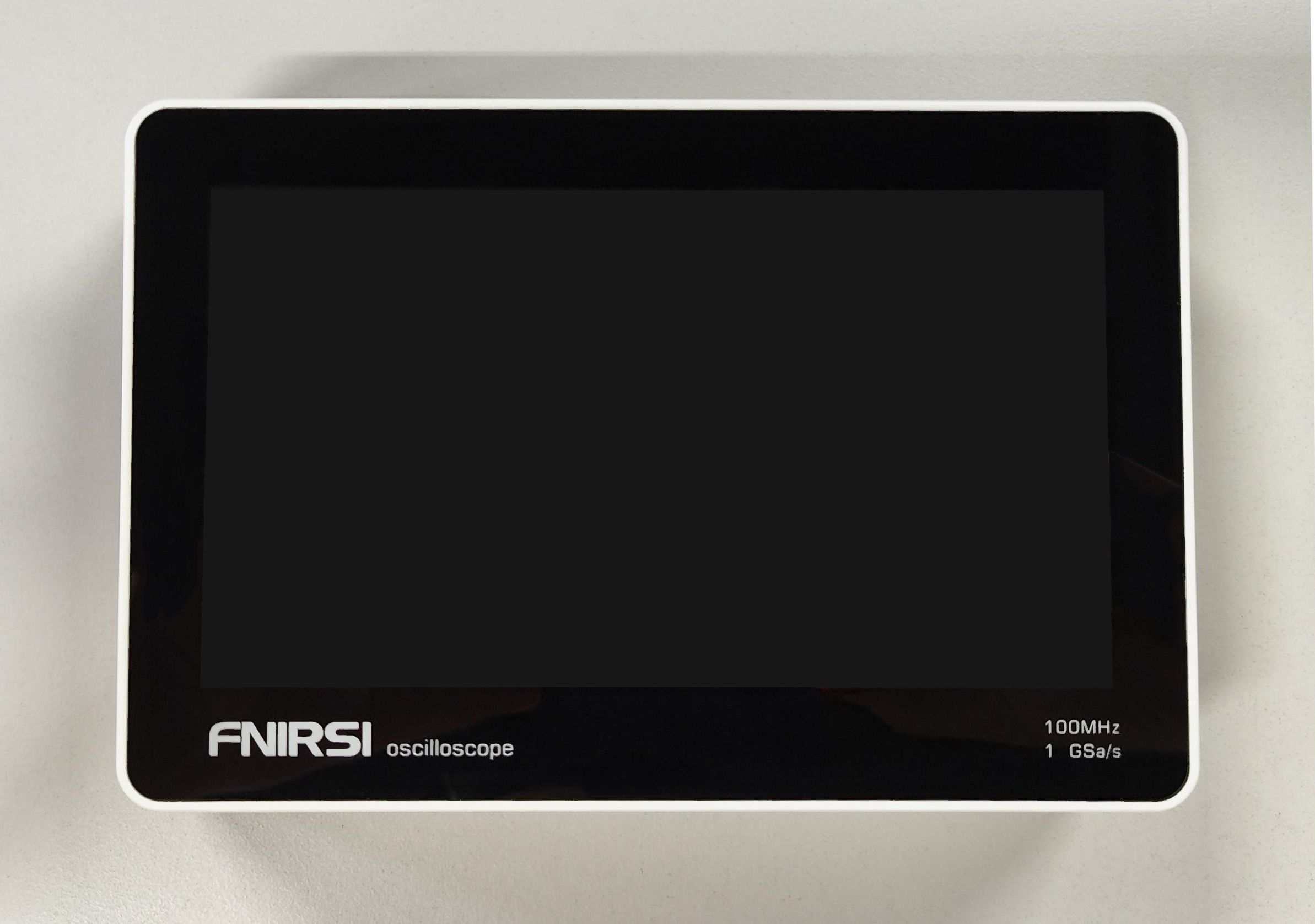

Front of FNIRSI-1013D

FNIRSI-1013D采用了全贴合的7寸800*480分辨率的彩色TFT液晶显示屏，并且用电容式触摸屏的触控方式取代了老旧的指甲式电阻触摸屏，这也使得触摸屏的操作可以更加敏捷。

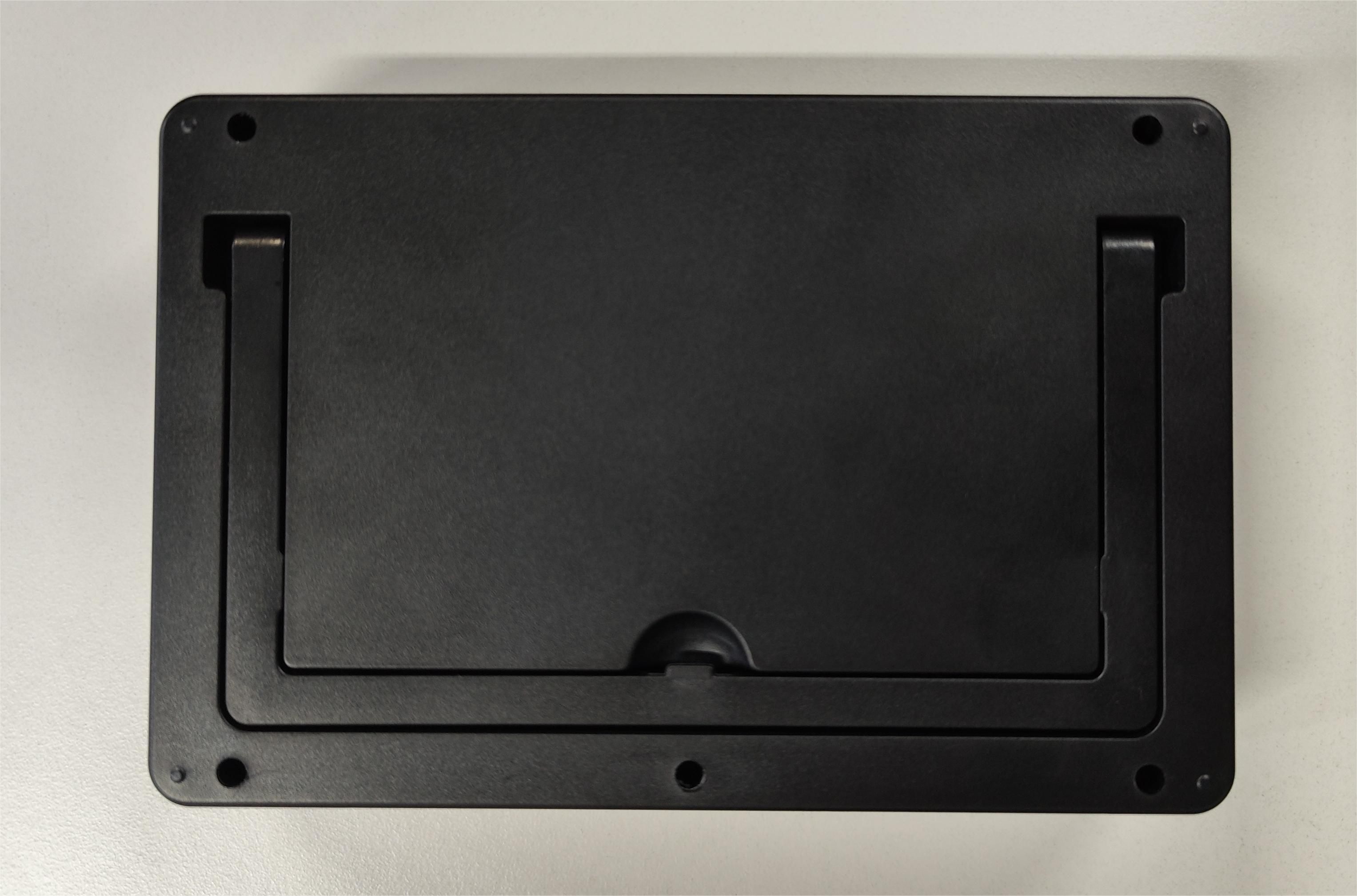

Back of FNIRSI-1013D

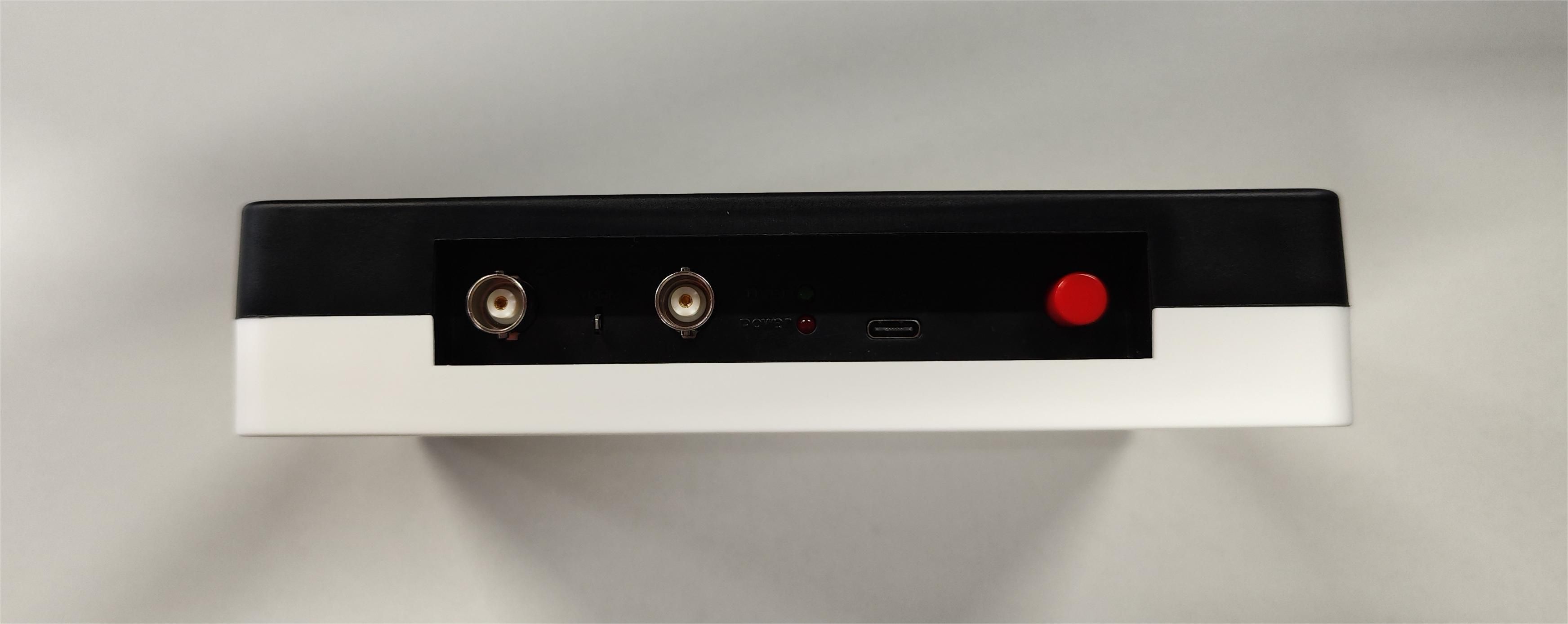

Interface and keys of FNIRSI-1013D

FNIRSI-1013D的顶部有两个输入通道，可同时测量2组不同的信号，并在显示屏上将2组信号进行对比判断，比如功放单元的输入和输出信号的对比分析，这相对于单通道来说具有更广泛的应用性。输入通道内部均内置了高压保护模块，可接受最高400V电压输入，这样可以避免因高压未将探头波动到10x位置而造成的示波器烧毁事故。在输入通道旁边还有供电的USB Type-c口和开关按钮，这些也是这个示波器仅有的几个外部接口和按钮。

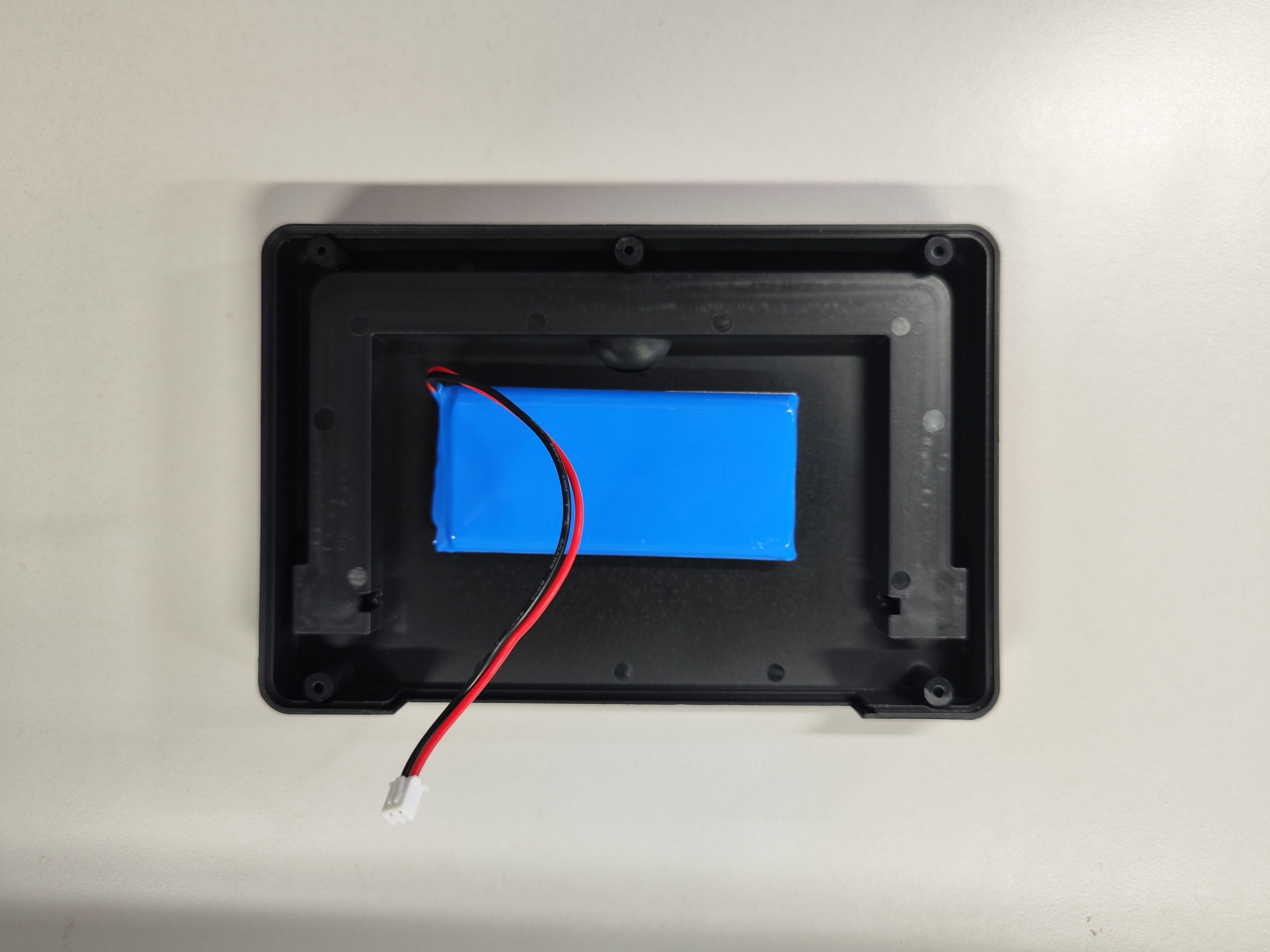

FNIRSI-1013D structure1

FNIRSI-1013D内置了一块6000mah的锂离子电池，官方给出的数据是充电五小时可以连续使用4小时。

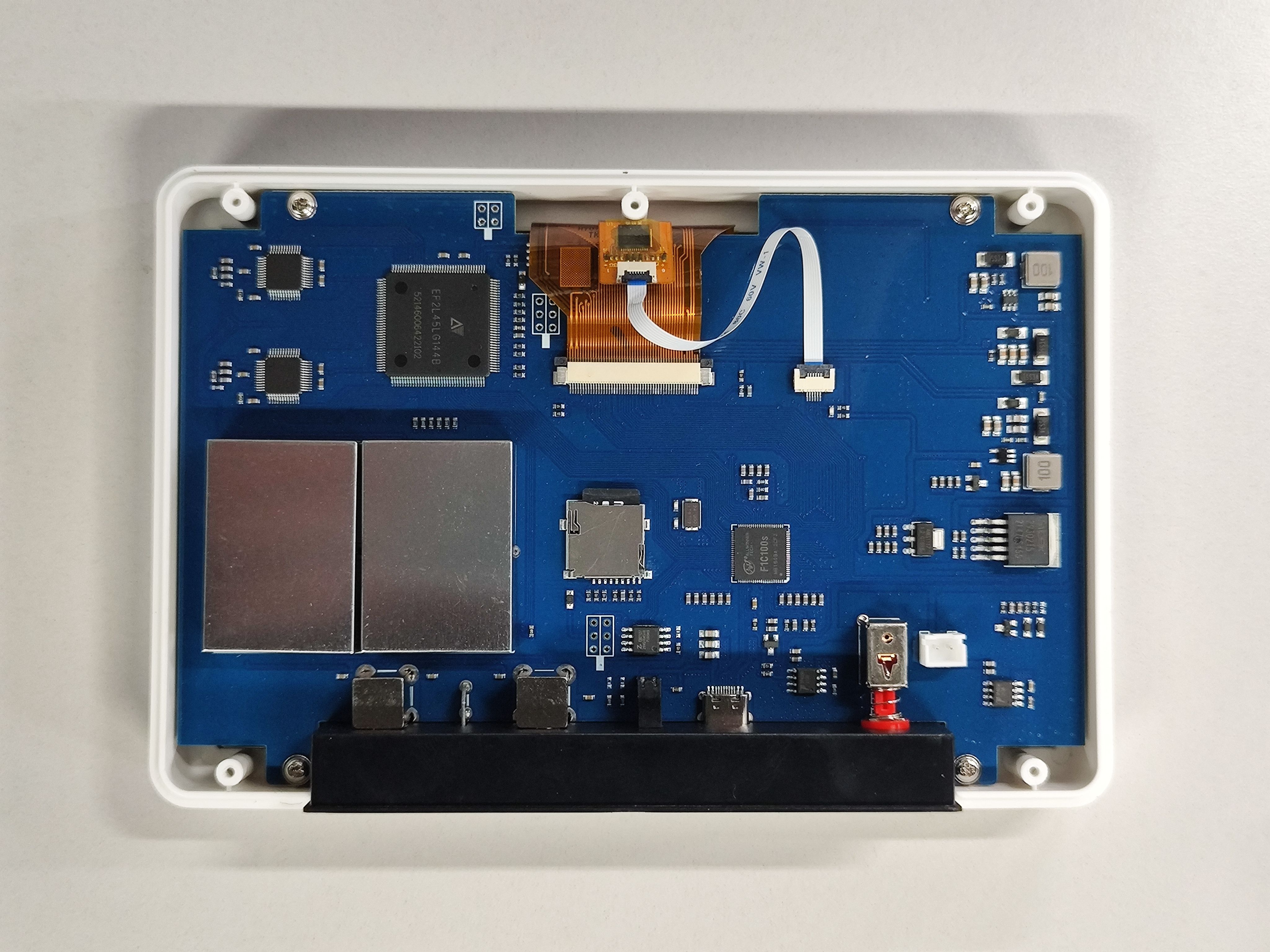

FNIRSI-1013D structure2

硬件架构采用和台式机一样的ARM+FPGA+高速ADC方案取代了低成本的CPU直采方案，与我之前的猜想一样，示波器使用的是ANLOGIC/安路科技的FPGA芯片 EF2L45LG144B 以及两块被打磨掉丝印的ADC来做数字信号的处理工作，根据这个论坛里的内容可以知道这是AD9288，显示部分则是采用了全志F1c100s来驱动TFT屏幕。

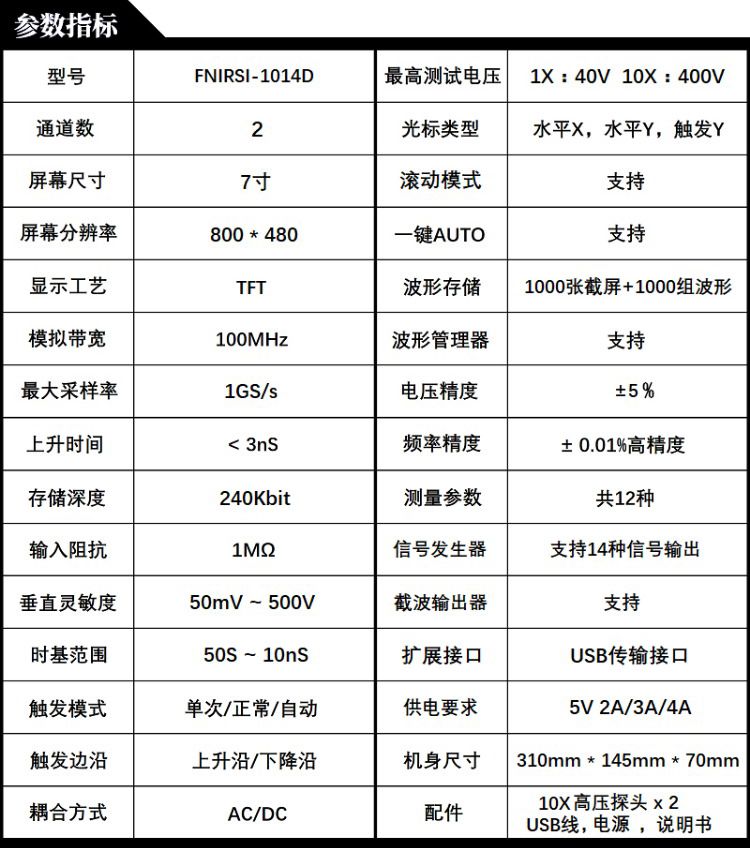

FNIRSI-1013D Specification

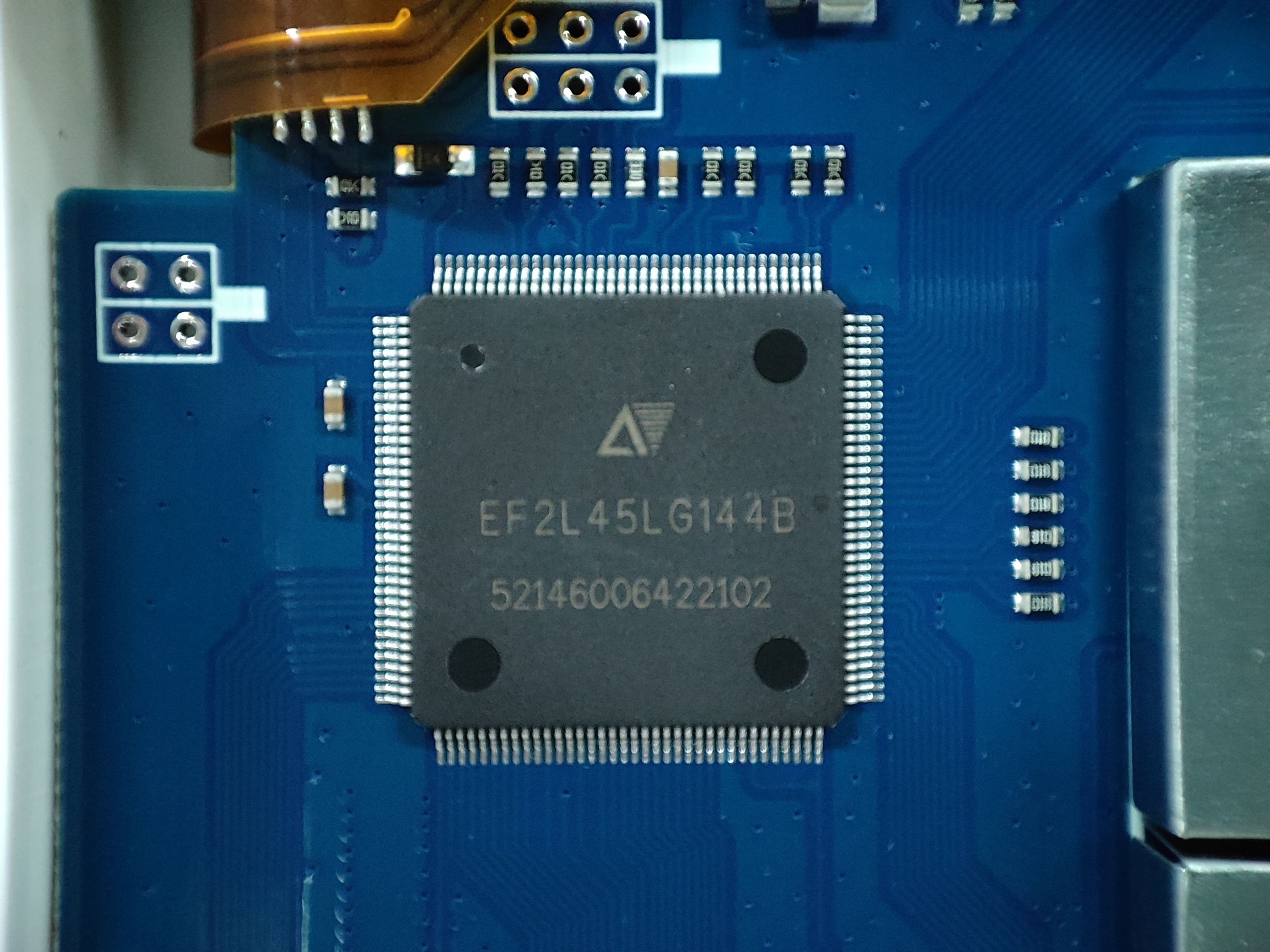

ANLOGIC EF2L45LG144B

ANLOGIC EF2L45LG144B Specifications：

  • DFFs:4480
  • LUTs:4480
  • DistributeRAM:35k
  • eRAM：
    eRAM-9K:12
    eRAM-32K:6
    eRAM-128K:1
    eRAM-256K:1
    eRAM-TotalBRAMBits:700k
  • M18*18:15
  • PLL:1
  • ADC:2
  • USER IO:10
  • Package:LQFP133
  • Size:20*20mm

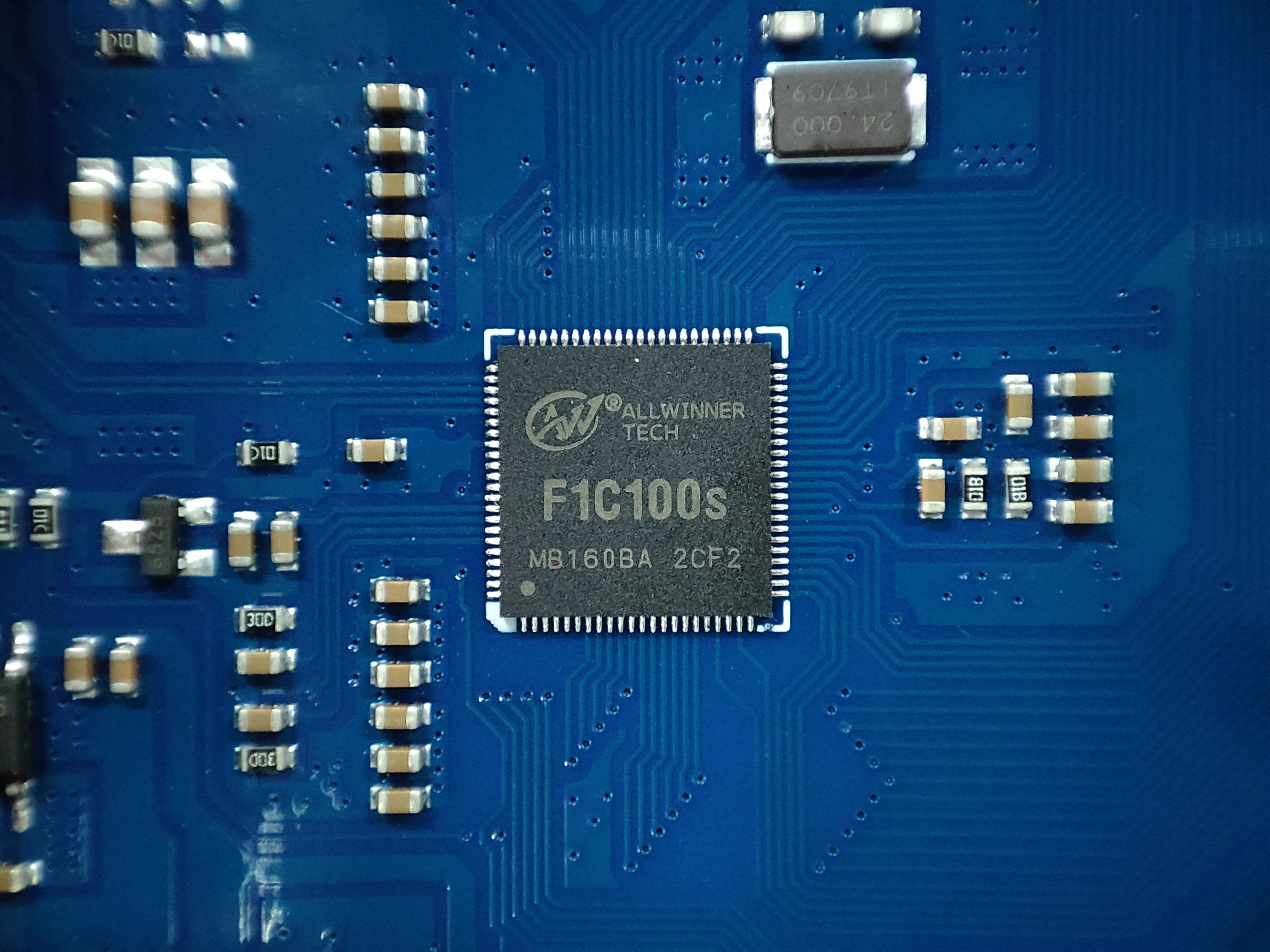

Allwinner F1C100s

Allwinner F1C100s也是一款比较成熟的芯片方案了，F1C100s被广泛运用在故事机，掌上电脑（链接）等案例上，也是广大DIY极客喜爱使用的一款低成本IC方案，比如CNX之前报道的这款“Business Card”。

Allwinner F1C100s Specifications：

  • CPU:ARM9 CPU architecture with 16KByte D-Cache+32KByte I-Cache
  • Memory:SIP 32MB DDR1,support SD 2.0 and eMMC 4.1
  • Video:
    H.264 1280x720 @ 30fps decoding
    MPEG 1/2/4 1280x10 @ 30fps encoding
    MJPEG 1280x720 @ 30fps encoding
    JPEG encode size up to 8192x8192
  • Camera:
    8-bit CMOS-sensor interface
    CCIR656 protocol for NTSC and PAL
  • Audio:
    Integrated analog audio codec with 2 DAC channels and one ADC channel,maximum 192KHz DAC sample rate and 48KHz ADC sample rate
    One I2S/PCM interface
  • Display:
    LCD RGB interface up to 1280x720 @ 60fps
    TV CVBS output,support NTSC/PAL,with auto plug detecting
  • Connectivity:
    USB OTG
    SDIO
    IR
    3x TWI
    2x SPI
    3x UART
  • Os:Melis by Allwinner
  • Package:QFN88 ,10x10 mm
  • Process:40nm

实际使用

我用身边的全志V853开发板进行了简单的测试。

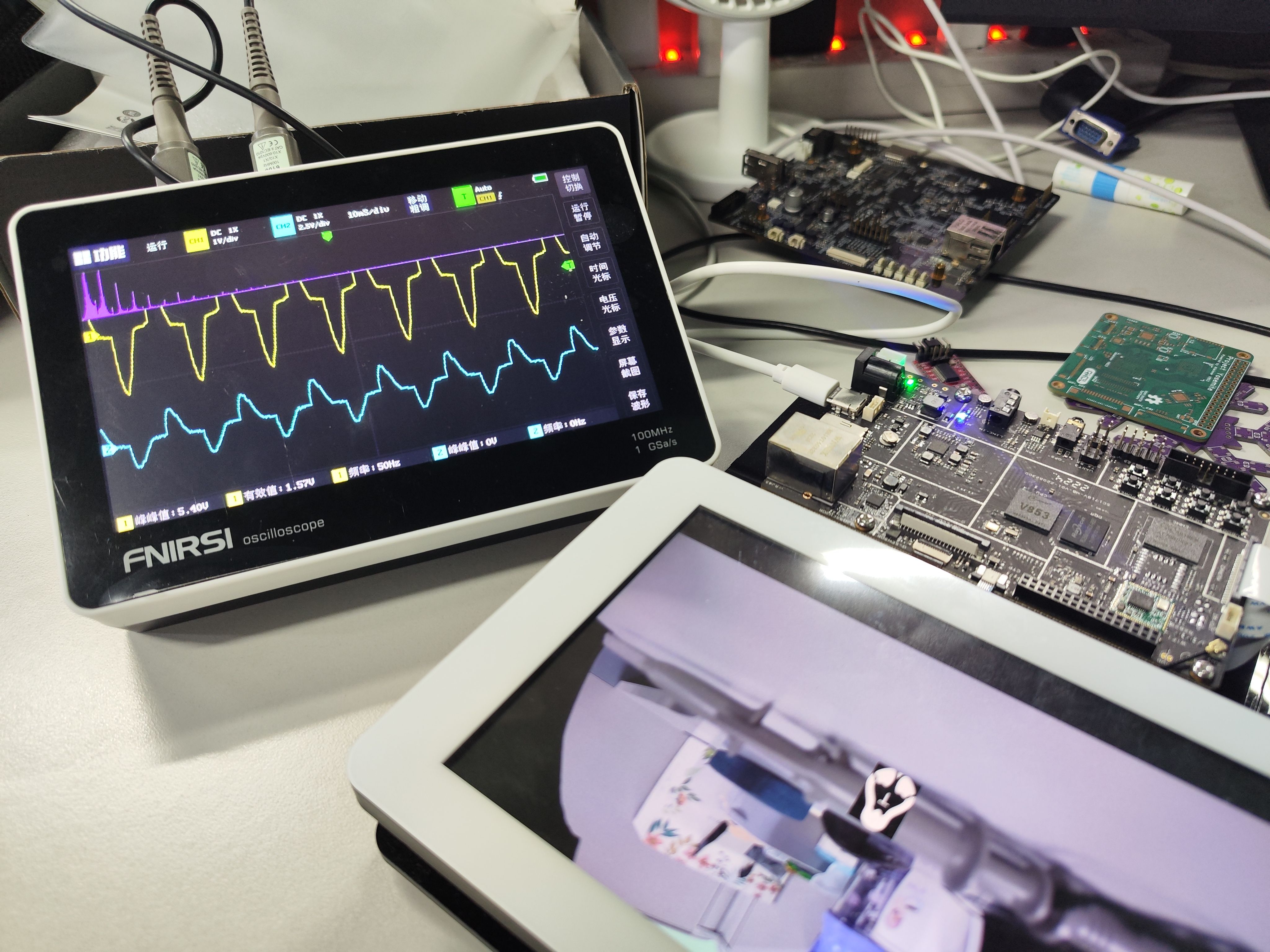

FNIRSI-1013D Test1

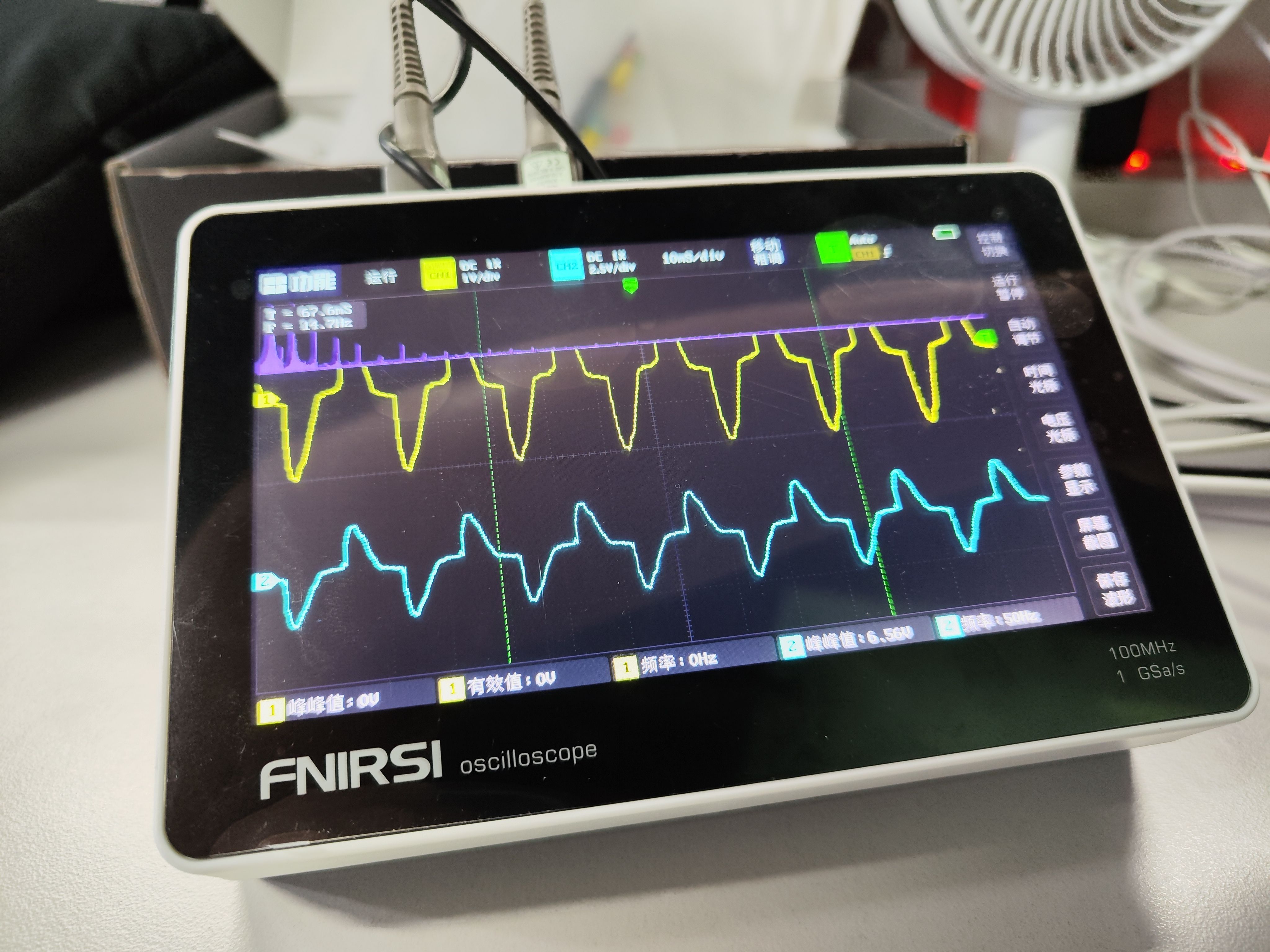

FNIRSI-1013D Test2

FNIRSI-1013D提供了一键自动调节的功能，避免了繁琐的手动调节，双通道的显示也方便我们进行波形的实时对比。除此之外，示波器还提供了自动、单次、正常三种不同的触发模式，自动模式可以用来处理突如其来的非周期突变信号，单次模式用于处理非周期数字逻辑信号，正常模式用于处理周期模拟信号。

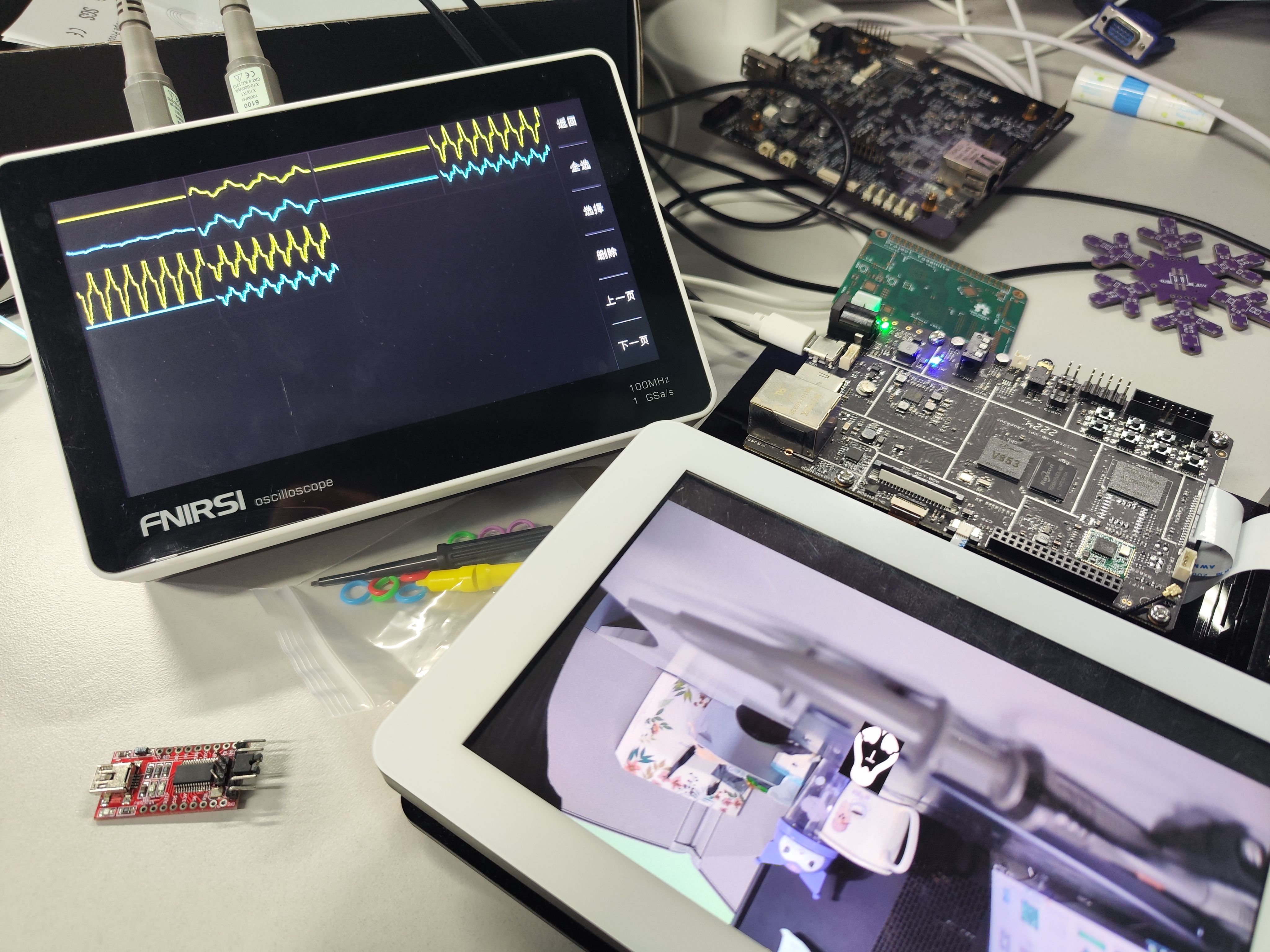

FNIRSI-1013D Test3

FNIRSI-1013D内置了1GB的存储空间，只需要在屏幕上点击截图即可保存当前显示的波形，通过USB连接电脑还可以在电脑上导出波形图图片。
