发布日期: 2022/11/28 01:48

Allwinner T3是一款四核Cortex-A7的车规级处理器,支持 -40°C 至 +85°C 的宽工业温度范围,在对比过Allwinner T3的规格后,我觉得和全志A40i差不多,因为全志有不同的事业部,T系列是面向车规级市场,而A系列一直以来都是面向平板市场,但现在也用于工业级市场。

创龙科技推出了基于全志T3处理器核心板——SOM-TLT3以及SOM-TLT3-B,SOM-TLT3采用了邮票孔的连接方式,而SOM-TLT3-B采用的是B2B的连接方式,两款核心板的参数基本一致。

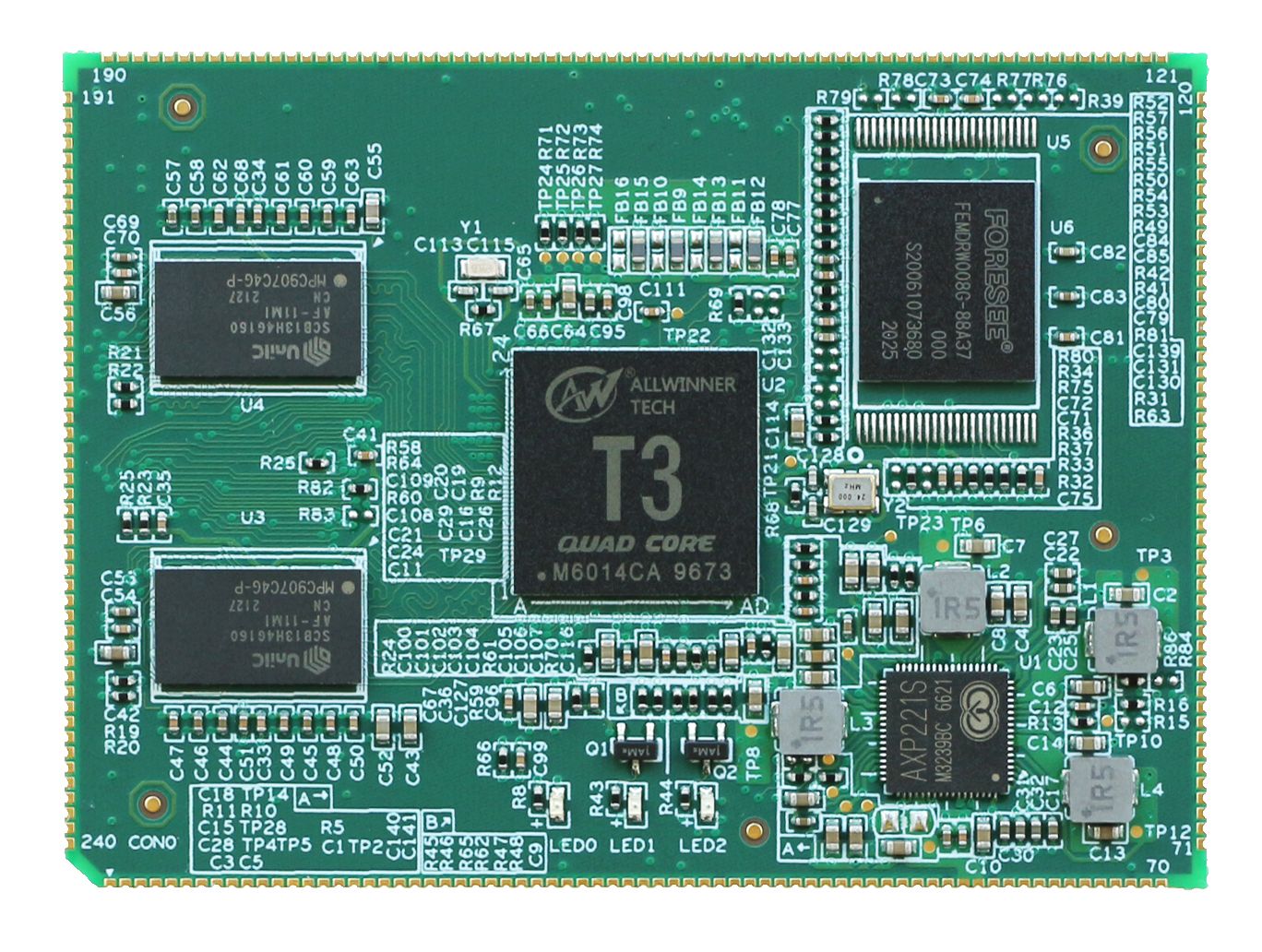

SOM-TLT3

SOM-TLT3-B

创龙SOM-TLT3(SOM-TLT3-B)规格:

  • CPU – Quad-core Arm Cortex-A7 @ 1.2 GHz with 32KB L1 I-cache + 32KB L1 D-cache per core, 512KB L2 cache.
  • GPU:支持 Mali400 MP2,支持OpenGL ES 1.1/2.0、Open VG 1.1
  • Memory I/F – 1/2GByte DDR3
  • Storage I/F – eMMC 5.1 up to 8GB
  • Video Unit:
    H.264 video decoder 1080P@45fps
    H.264 video encoder 1080P@45fps
  • Video Input:
    2x MIPI CSI,CSI0支持1080P@45fps, CSI1支持720P@30fps
    4-channel TVIN , CVBS输入,支持NTSC和PAL制式
  • Video Output:
    4-lanes MIPI DSI ,支持1080P@60fps
    2x RGB DISPLAY , 支持1080P@60fps
    2x LVDS DISPLAY , 支持 1080P@60fps(2路LVDS DISPLAY与 RGB DISPLAY 引脚复用)
    4-lanes TVOUT,CVBS输出,支持NTSC和PAL制式
  • 主机连接 - 2x 50pin + 2x 70pin,共240pin,间距1.0mm
  • 其他接口:支持 5x I2C,4x SPI,8x Uart,PWM 接口
  • Size - 55mm x 75mm (SOM-TLT3)39mm x 57mm (SOM-TLT3-B)

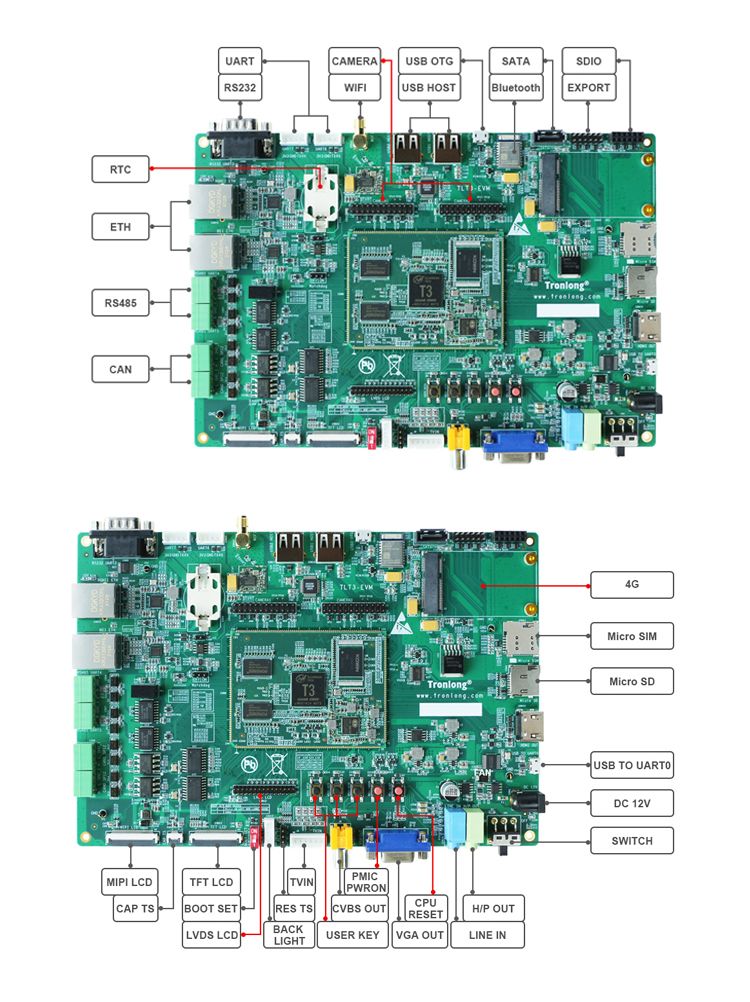

创龙也为核心板搭配了底板TLT3-EVM,核心板通过与底板的连接引出了双路网口、双路CAN、双路USB、双路RS485等通信接口,同时板载了Bluetooth、WiFi、4G模块,多媒体模块引出了MIPI LCD、LVDS LCD、TFT LCD、和最多可用于两个独立显示器的CVBS OUT、CAMERA、LINE IN、H/P OUT等载板还配备了一个SATA端口,用于大容量存储。并支持SATA大容量存储接口。

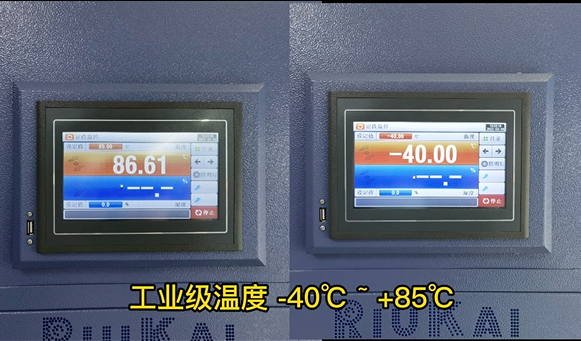

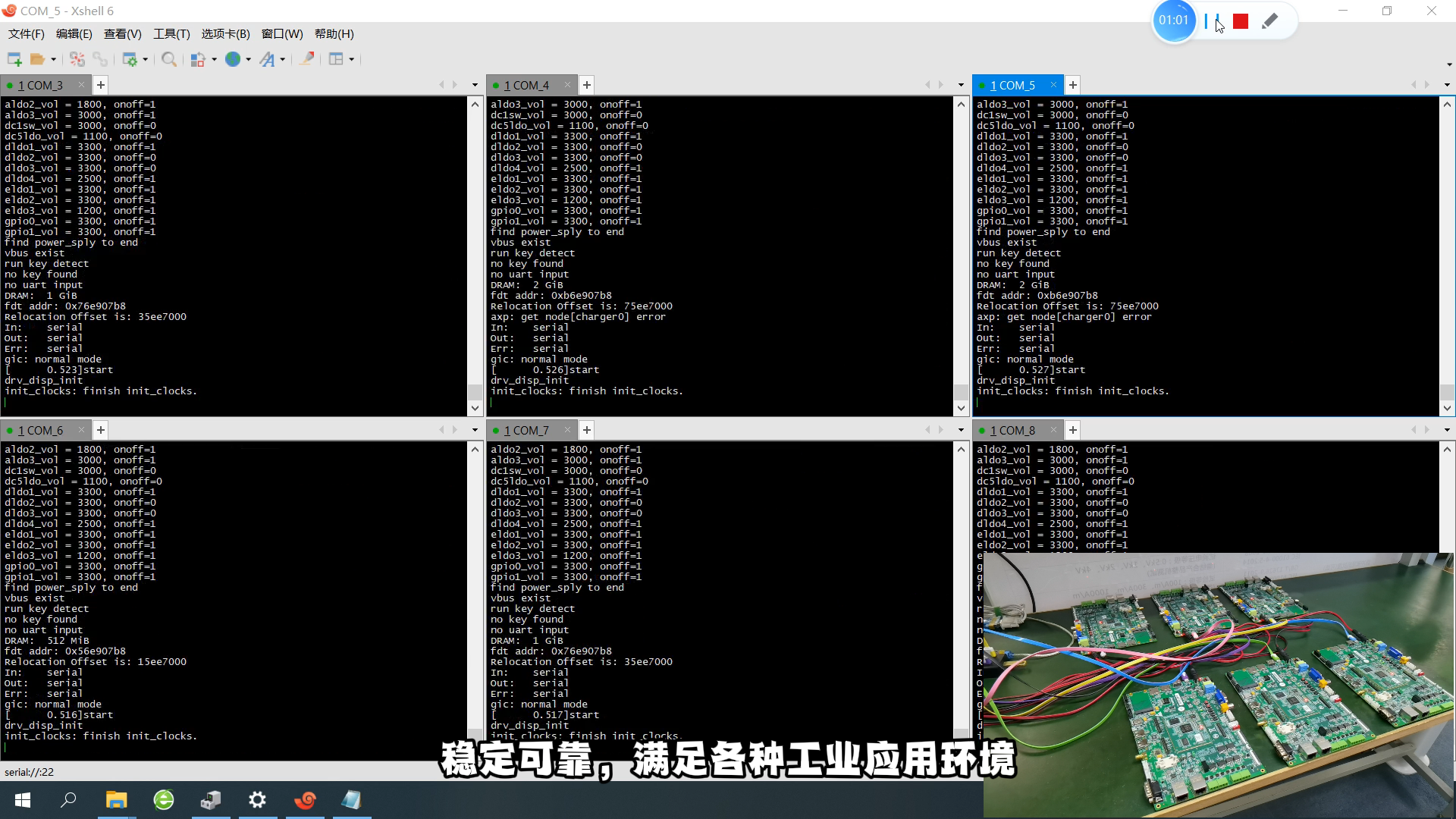

TLT3-EVM 已在工业温度范围(-40°C 至 85°C)内进行测试和验证,并经过至少 3000 次启动测试。


创龙科技表示,Allwinner T3 模块以及 TLT3-EVM 支持基于 OpenWrt 的 Tina 操作系统和 Linux 3.10,以及Buildroot -201611、Ubuntu 16.04 和中国公司开发的操作系统 SylixOS。公司提供开发板的引脚图、原理图、PCB等资料,以及datasheet。但是,您需要用您的个人信息填写一份表格才能访问所有这些资料。
