发布日期: 2021/12/14 08:28

还记得之前的哪吒新品三连发吗?今天就来为你送上打开第二款新品宝箱的钥匙。


没错,这块上线即售空的新板子,就是之前预告过的哪吒新品三连发中的其中一块全新开发板:
芒果派-哪吒MQ
(MangoPi-Nezha MQ)

芒果派-哪吒MQ(MangoPi-Nezha MQ)是芒果派(MangoPi)针对全志D1s设计的小型RISCV-Linux原型板,一体化极简设计,可以应用于屏显类AIoT产品。

量产版的型号主要有以下两种:

  • MPi-MQ1:基础版,无NAND FLASH,无WiFi
  • MPi-MQ1W:WiFi版,无NAND FLASH,有WiFi

可以看到两个型号最主要的区别就体现在WiFi模块之上,而WiFi型号的板子早已抢购一空,库存仅剩下基础版(悄悄透露,文末有下一批板子的消息),当然买到基础版的小伙伴也不用担心,基础版本虽然不带WiFi,但WiFi周围器件/ipex等都是齐的,还配备了MPi-MQ-GW2:双网口扩展板(PoP安装)的配件,通过这些都可以自行焊接实现WiFi功能。

参数配置

芒果派-哪吒MQ搭载的D1s是全志针对智能解码市场推出的高性价比AIoT芯片。它使用64bit RISC-V架构的阿里平头哥C906处理器,区别于D1芯片,D1s内置了64M DDR2,支持Linux系统,可以支持H.265,、H.264、MPEG-1/2/4、JPEG等全格式视频解码,支持ADC/DAC/I2S/PCM/DMIC/OWA等多种音频接口。

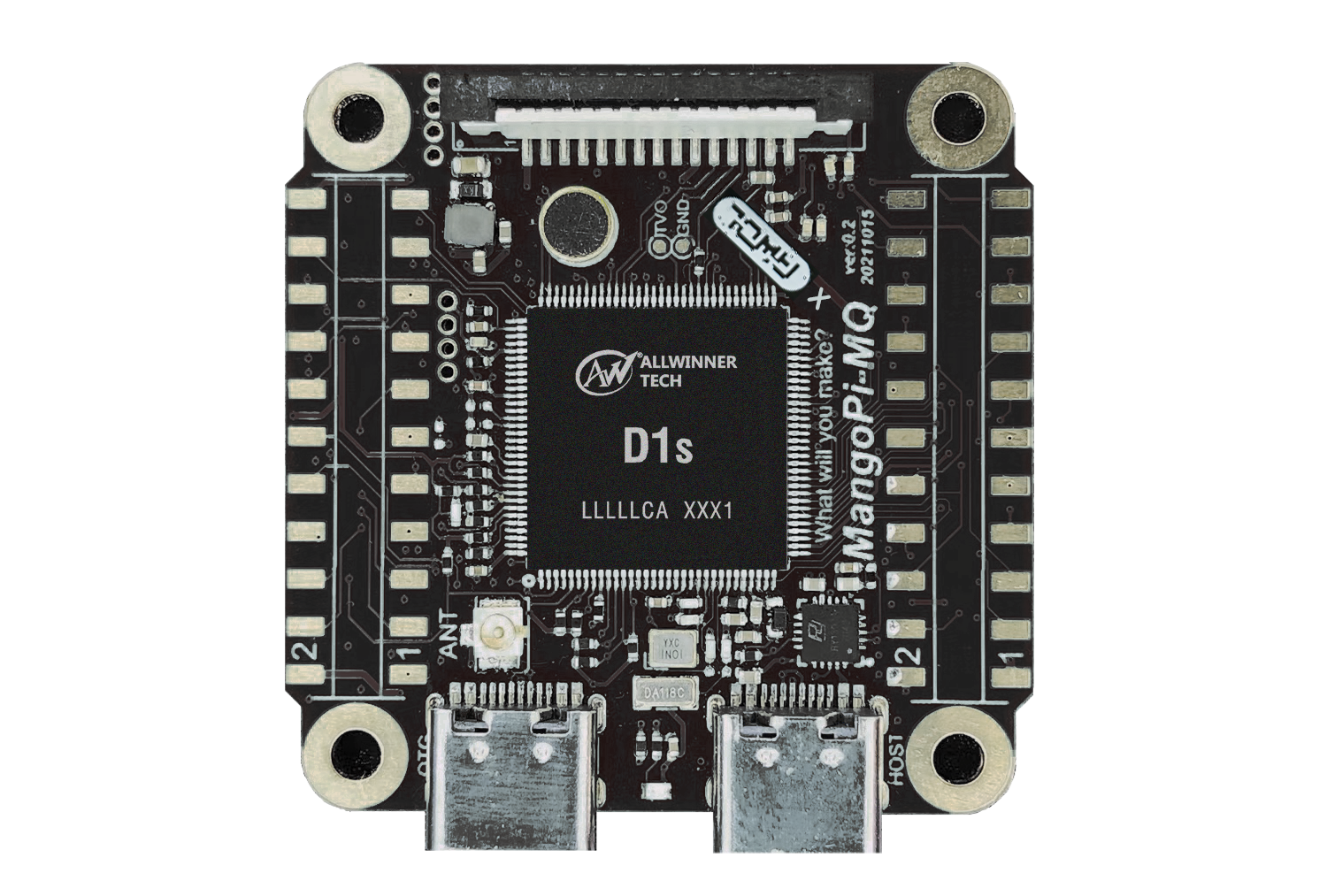

芒果派-哪吒MQ底板

规格参数

  • 主控D1s(D1芯片内置64MB运存)
  • USB-OTG Type-C形式(fel方式刷机、接U盘、键盘、摄像头、usb网卡等)
  • USB-HOST Type-C形式(接U盘、键盘、摄像头、usb网卡等)
  • 22Pin扩展排针 x2(全Pin引出)
  • 可焊接Nand/Nor FLASH
  • TF卡槽
  • 板载基于RTL8189的WiFi
  • 15P通用树莓派DSI FPC排座
  • 40P通用RGB FPC排座(内含4线电阻触摸接口)
  • 6P通用电容触摸FPC排座
  • 板载MIC*1
  • 24Pin DVP接口
  • BOOT按键、复位按键
  • 4x4cm迷你尺寸,4个固定装配脚

得益于D1s芯片加持,DSI接口的强大功能,也是赋予了麻雀点屏神器的头衔,板载WiFi以及双Type-C的接口也显示出紧跟潮流的设计理念,紧跟潮流的同时也保留了芒果派一贯的优良传统,独立BOOT按键、超高集成度......都是麻雀虽小,五脏俱全的最佳佐证。

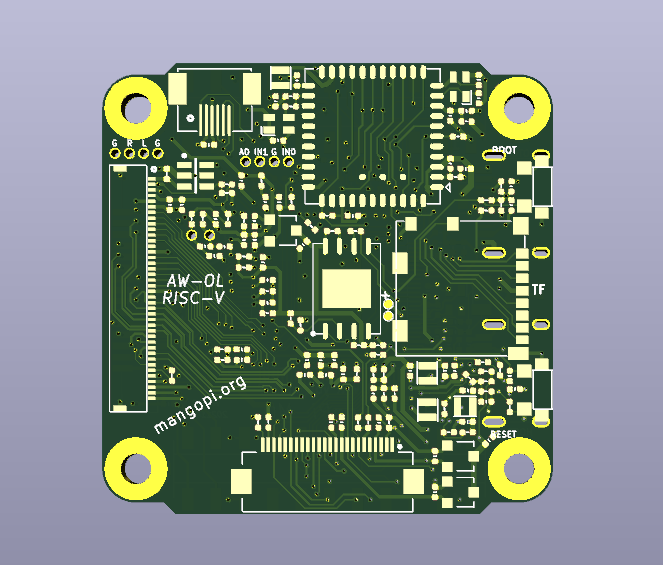

kicad画的PCB渲染图

秉持着开源的理念,麻雀作为一款全开源的产品,不仅会在近日于官网处开源板子的所有相关参数资源,在硬件方面,设计走的是kicad路线,近期也会上传到github。

系统适配

目前系统适配的还是全志官方的Tina Linux,麻雀主要跑Linux+LVGL或QT,当然debian也是可以在麻雀上跑起来的。除了最基本的Tina Linux,芒果派也针对麻雀进行了xboot和RTT-Smart的适配。

xboot针对麻雀进行了适配,对于裸机感兴趣的可以用xboot。xboot不仅仅是一款功能强大、可移植性强、代码复用率高的嵌入式系统bootloader,而且还是一款SOC片上系统应用软件执行引擎,无需复杂的操作系统,就可以直接执行。

xboot基本特性

  • 支持文件系统
  • 支持lua虚拟机
  • 支持各种协议栈
  • 支持矢量图形库,矢量字体
  • 支持各种现代GUI控件,以及动效
  • 多平台支持
  • 各种总线驱动,UART,I2C,SPI等等
  • 各种设备驱动,GPIO,PWM,IRQ,CLK,LED,BUZZER,VIBRATOR,WATCHDOG,RNG,FRAMEBUFFER,RTC等
  • 支持用lua编写应用软件,包含高等级API,可直接操作各种硬件抽象接口
  • 应用软件平台无关,一次编写,到处运行

RTT那边针对麻雀适配了RTT-Smart(RT-Thread Smart),适合于经常使用RTOS的人。RT-Thread Smart 定位于成为一个专业的面向实时应用场合的高性能混合微内核操作系统。填补传统 RTOS 和大型操作系统 Linux 之间的空白,在实时性、成本、安全性、启动速度等方面取得最佳的平衡。

RT-Thread Smart七大优点

  • 启动速度最快可在几百毫秒以内
  • 抢占式调度内核,任务响应性能相比 Linux 更加优秀
  • 支持POSIX API 规范,极大程度降低 Linux 开源软件的移植成本
  • OS占用内存空间以及Flash空间极小,可最大化节约物料成本
  • 支持Windows下开发应用程序,开发环境更加友好
  • 系统和应用分离,方便应用程序和系统单独发布、单独升级
  • 重大组件和服务运行在用户态,操作系统更加轻量、安全

芒果派-哪吒MQ Pro

作为芒果派-哪吒MQ基础款的升级版,除了外观方面保密,其他属性都已悉数公开,芒果派-哪吒MQ Pro正式上线时间也初定在十二月底。

  • 主控D1芯片
  • 512M or 1GB 运存
  • USB-OTG Type-C形式(fel方式刷机、接U盘、键盘、摄像头、usb网卡等)
  • USB-HOST Type-C形式(接U盘、键盘、摄像头、usb网卡等)
  • 40Pin扩展排针
  • TF卡槽
  • 板载基于AP6212/RTL8723的WiFi/BT
  • Mini HDMI接口
  • 15P通用树莓派DSI FPC排座
  • 24Pin DVP接口
  • 列表外观保密

从参数方面来看,外观保密的原因是进行了大改,在小麻雀开售后,b站也有很多小伙伴留言想直接跑发行版(debian/ubuntu)的,也就是说很多人需要一款rv架构的linux小电脑,那使用D1作为主控,目的就会为了将内存打算做到512~1G,带上HDMI,同时保留小巧的属性。重点实现了一体化设计,简单易用,那样可以实现更广的人群的覆盖。

芒果派-哪吒MQ上线情况

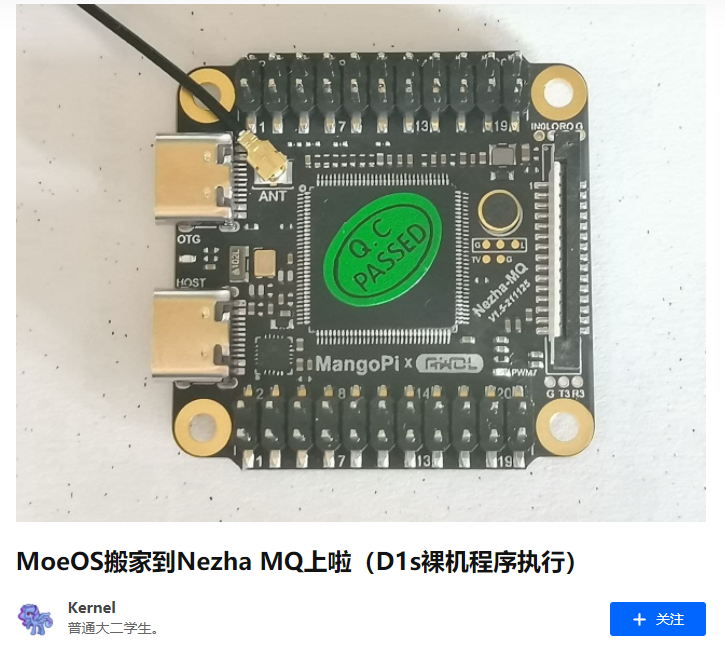

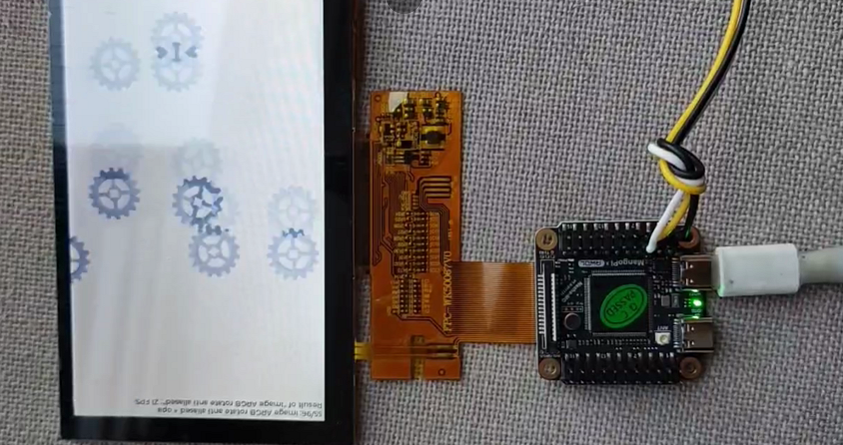

已经有不少小伙伴收到了第一批发售的板子,有人点起了灯,有人跑起了LVGL demo,还有人将自己开发的系统移植到了麻雀上,看到这里是不是都后悔自己没能买到第一波的麻雀板子。

没抢到板子的小伙伴不要着急,下一批的物料已经在准备之中了,预计生产的数量也是远远超出上一次,焊接厂排期也是在今年开工,所以在不久的将来就会有一批全新、大量的板子上架,全志在线也会和芒果派持续合作,输出更小巧精湛,高性价比的板子。

芒果派 哪吒MQ MangoPi Nezha MQ 麻雀 哪吒mini 全志D1s 开发板: https://item.taobao.com/item.htm?id=638644511420

五寸电阻屏/电容屏: https://item.taobao.com/item.htm?id=587925184119
