用T113做了块多功能卡片电脑,成本只要60块



FunnyPi-T113是一款基于全志T113-S3/D1S处理器的完全开源多功能开发板,设计FunnyPi最初的目的是想借此T113卡片电脑来满足日常学习,并结合T113高效能和低功耗的特点,来满足像语音助手,智能家居屏幕、桌面摆件屏、博客服务器等嵌入式应用的开发需求。


  • 全志T113-S3/D1s主控
  • 支持WIFI和蓝牙,屏幕连接
  • Type-C正反插切换otg和uart
  • 适配全志Tina-Linux
  • 支持快启

作为面向初学者学习使用的多功能开发板,作者本人也面面俱到的配上了FunnyPi开发板的硬件选型、原理图设计、软件系统移植、快速点灯等详尽教程。

硬件设计


FunnyPi开发板内置了丰富的外设接口,包括USB、GPIO、I2C、SPI、UART等,方便用户连接各种传感器、执行器和其他外围设备,同时板载了标准RGB接口、PMIC芯片、串口转USB芯片等,方便开发者进行DIY开发。


此外,这款开发板还具有强大的网络功能,支持板载WIFI和蓝牙模块,可实现无线网络连接和数据传输。最重要的一点是,本开发板所有阻容使用0603封装且将绝大部分元件放在了正面,非常方便手焊!


  • 成本:约60(嘉立创四层沉金免费)
  • 主控:T113-S3/D1s
  • WIFI+BT模组:RTL8723BS
  • 串口转USB:CH343P
  • 背光驱动:RY3730
  • 芯片供电:EA303

设计FunnyPi最初的目的是想满足日常学习,并且可用做语音助手,智能家居屏幕、桌面摆件屏、博客服务器等,所以选择了丰富的接口设计方案。

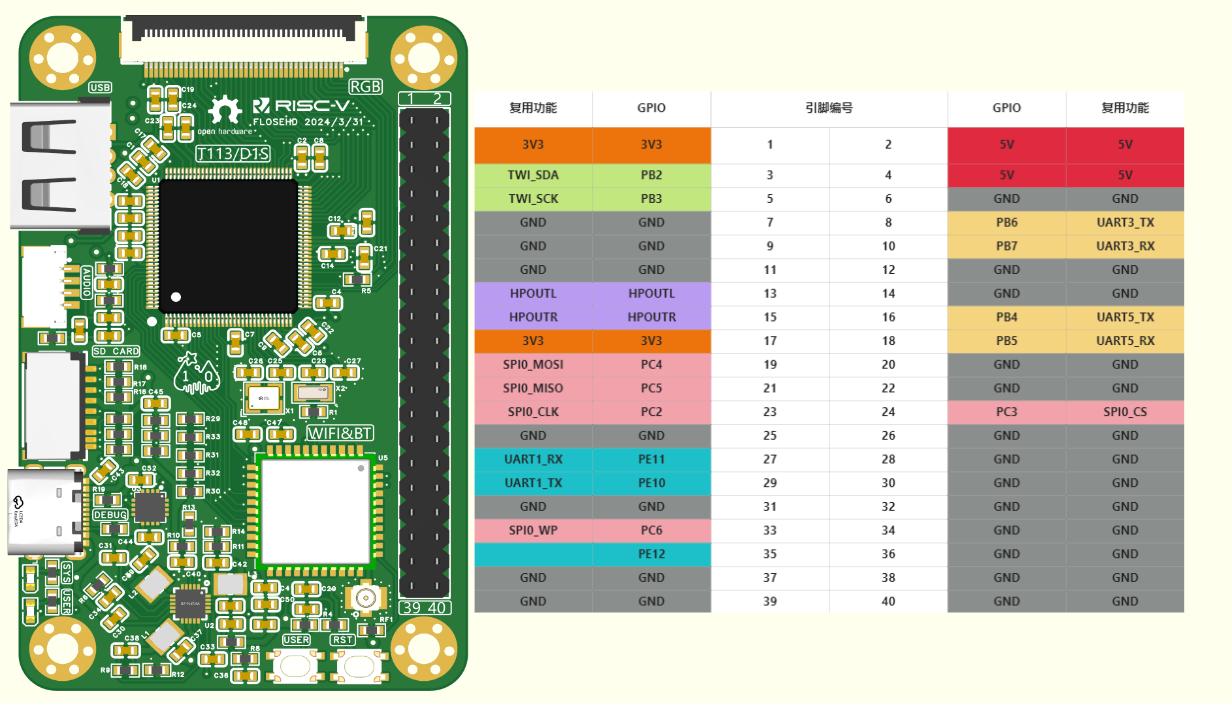

为了方便统筹需要使用的硬件接口,将相关功能引脚做好分类。


软件适配


作者本人给FunnyPi适配了Tina Linux,并十分详尽地介绍了在开发板上搭建环境的教程,内容包括Tina Linux移植、Uboot配置、debug串口配置、点灯教程、WiFi蓝牙通信适配等,可以满足小白开发者的快速上手。


  • Tina SDK开发环境搭建
  • Tina SDK的目录结构
  • 添加软件包
  • 如何创建自己的开发板
  • Uboot
  • 修改debug串口
  • 添加心跳灯
  • 使用ADB来传输文件
  • 适配WIFI
  • 适配蓝牙

软件适配教程网址:https://www.yuque.com/flose-kgkgb/yxurbe/nbdi5d1cd63zg5r6?singleDoc

其它功能及开源资料获取


整体来说,FunnyPi是一款功能十分全面的低成本开发板,很适合初学者来使用学习,本文与扩展板硬件相关的所有内容均转载自原作者flose本人立创开源硬件平台的工程页面和个人网站,软硬件资料均开源,感兴趣的小伙伴可以复制下方链接或者戳文末的“阅读原文”阅读了解。

立创开源平台链接:https://oshwhub.com/flose/funnypi-quanzhi-t113-s3-card-computer FunnyPi开源网站:https://www.yuque.com/flose-kgkgb/yxurbe/nbdi5d1cd63zg5r6?singleDoc#
