全志T527芯片详解【二】:高清图像编解码

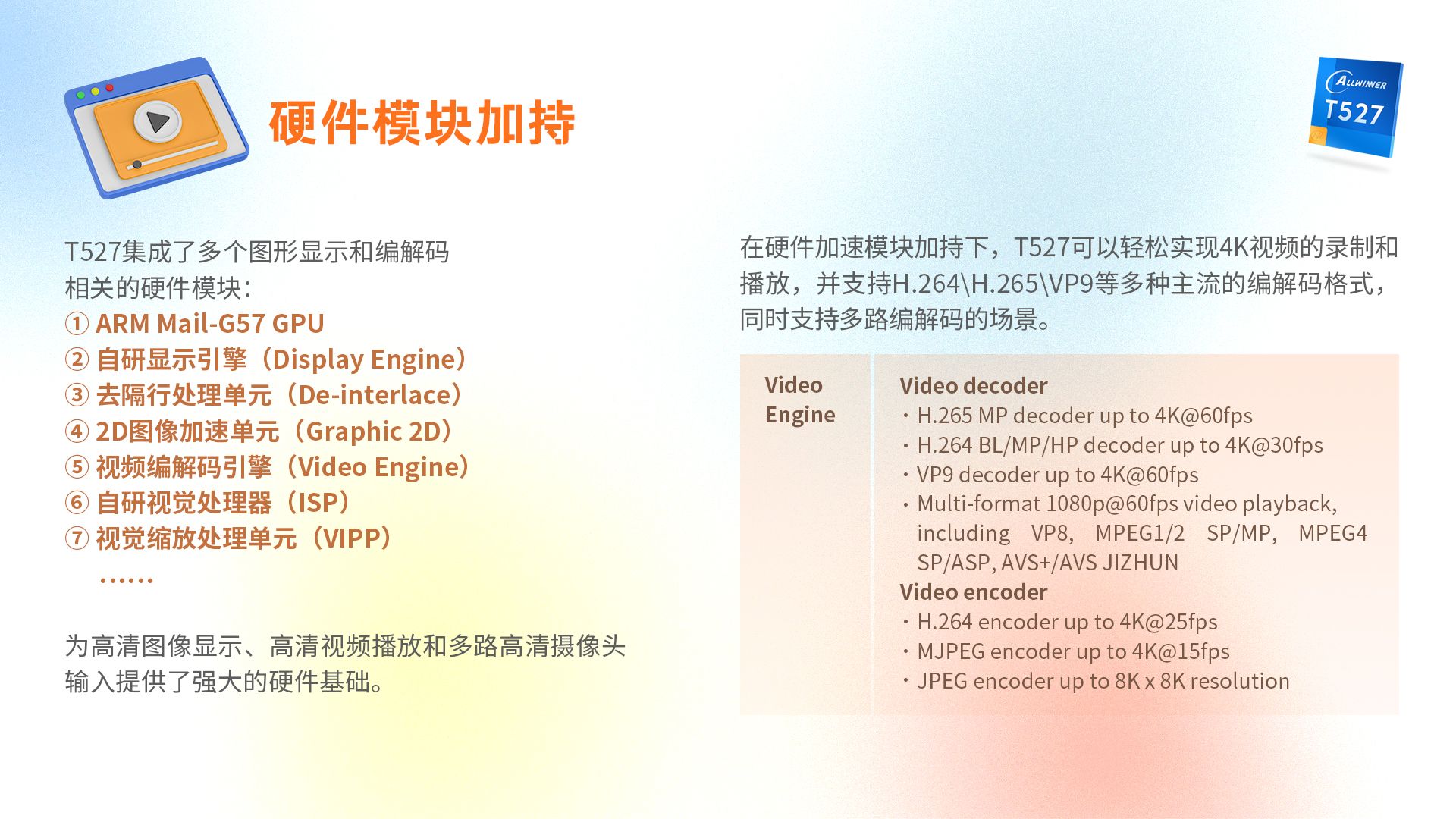

硬件模块加持

T527集成了多个图形显示和编解码相关的硬件模块,为高清图像显示、高清视频播放和多路高清摄像头输入提供了强大的硬件基础:

  • ARM Mail-G57 GPU
  • 自研显示引擎(Display Engine)
  • 去隔行处理单元(De-interIace)
  • 2D图像加速单元(Graphic2D)
  • 视频编解码引擎(Video Engine)
  • 自研视觉处理器(ISP)
  • 视觉缩放处理单元(VIPP)

在硬件加速模块加持下,T527可以轻松实现4K视频的录制和播放,并支持H.264\H.265\VP9等多种主流的编解码格式,同时支持多路编解码的场景。

Video decoder

  • H.265 MP decoder up to 4K@60fps
  • H.264 BL/MP/HP decoder up to 4K@30fps
  • VP9 decoder up to 4K@60fps
  • Multi-format 1080p@60fps video playback,including VP8,MPEG1/2SP/MP,MPEG4,SP/ASP,AVS+/AVS JIZHUN

Video Encoder

  • H.264 encoder up to 4K@25fps
  • MJPEG encoder up to 4K@15fps
  • JPEG encoder up to 8K x 8K resolution

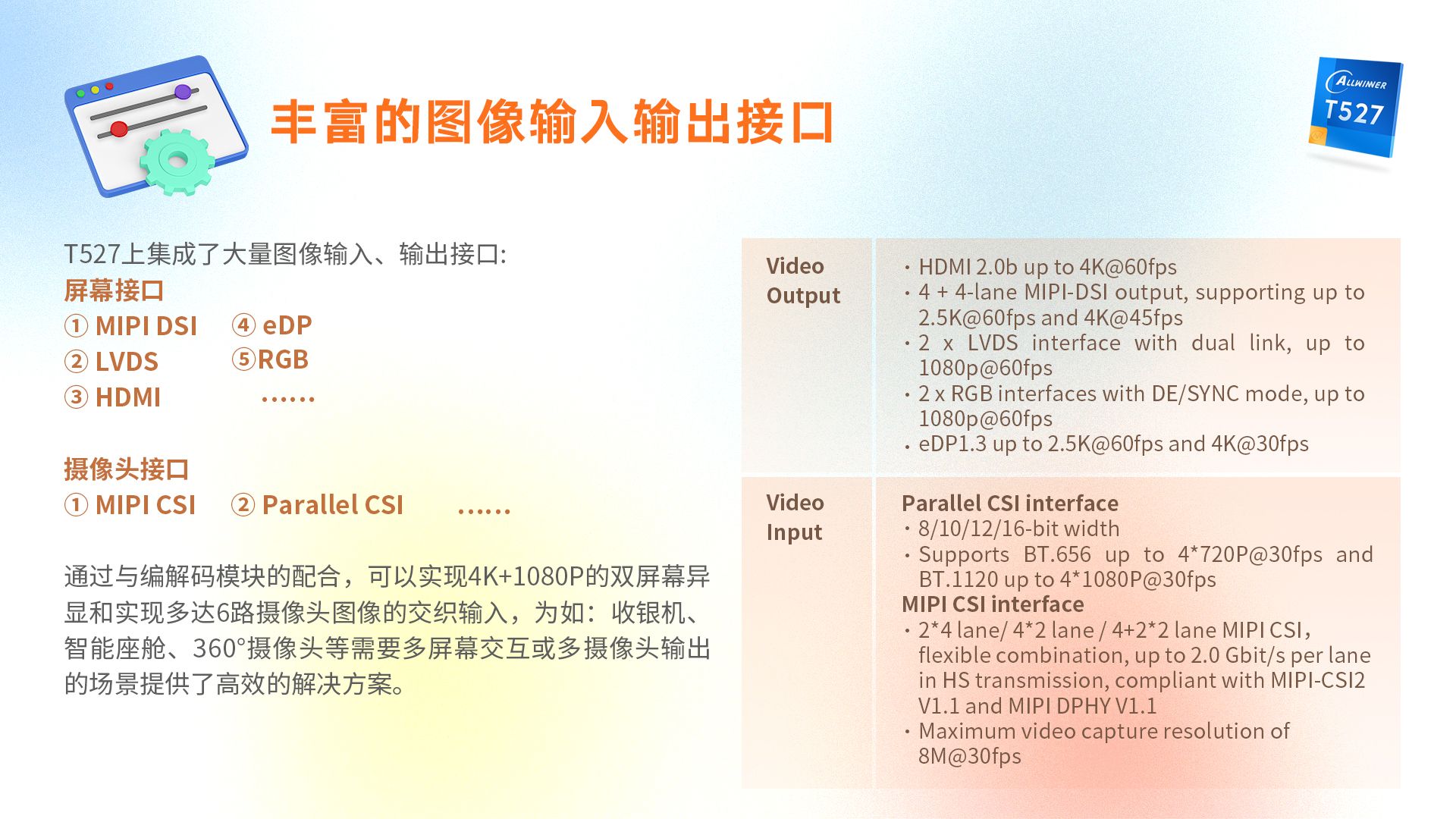

丰富的图像输入输出接口

T527上集成了大量图像输入、输出接口,通过与编解码模块的配合,可以实现4K+1080P的双屏幕异显和实现多达6路摄像头图像的交织输入,为如:收银机、智能座舱、360°摄像头等需要多屏幕交互或多摄像头输出的场景提供了高效的解决方案。

屏幕接口:

  • HDMI2.0b up to 4K@60fps
  • 4+4-lane MIPI-DSI output,supporting up to 2.5K@60fps and 4K@45fps
  • 2xLVDS interface with dual link, up to I080p@60fps
  • 2xRGB interfaces with DE/SYNC mode, up to 1080p@60fps
  • eDP1.3 up to 2.5K@60fps and 4K@30fps

摄像头接口: video Input Parallel CSl interface

  • 8/10/12/16-bit width
  • Supports BT.656 up to 4720P@30fps and BT.1120 up to 41080P@30fps

MIPI CSI interface

  • 24lane/42lane/4+2*2lane MIPICSI,flexible combination,up to 2.0 Gbit/s per lane in HS transmission,compliant with MIPI-CSI2V1.1 and MIPI DPHYV1.1
  • Maximum video capture resolution of 8M@30fps

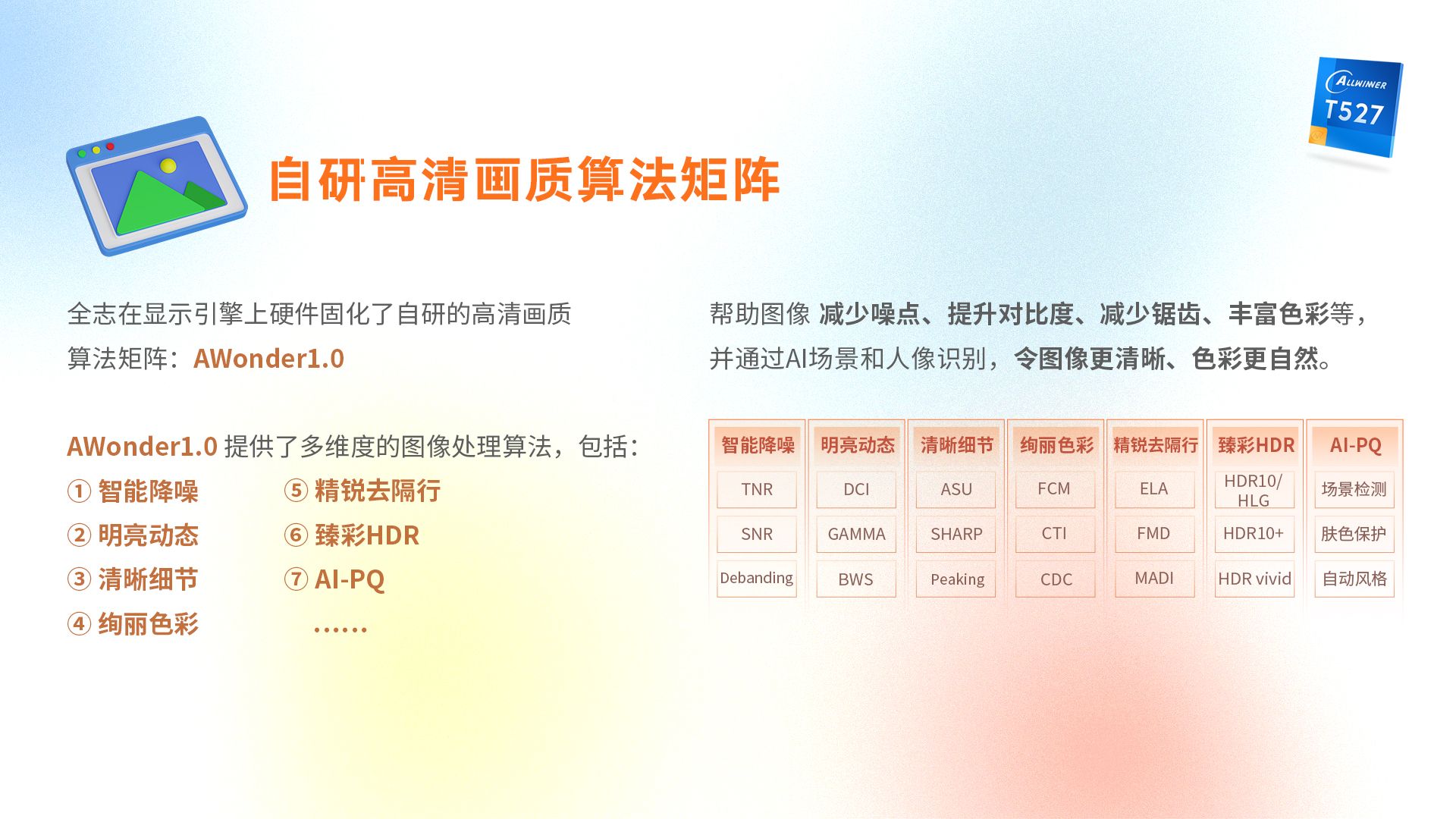

自研高清画质算法矩阵

全志在显示引擎上硬件固化了自研的高清画质算法矩阵AWonder1.0,提供了多维度的图像处理算法,帮助图像减少噪点、提升对比度、减少锯齿、丰富色彩等,并通过AI场景和人像识别,令图像更清晰、色彩更自然。包括:

  • 智能降噪
  • 明亮动态
  • 清晰细节
  • 绚丽色彩
  • 精锐去隔行
  • 臻彩HDR
  • AI-PQ
  • ......

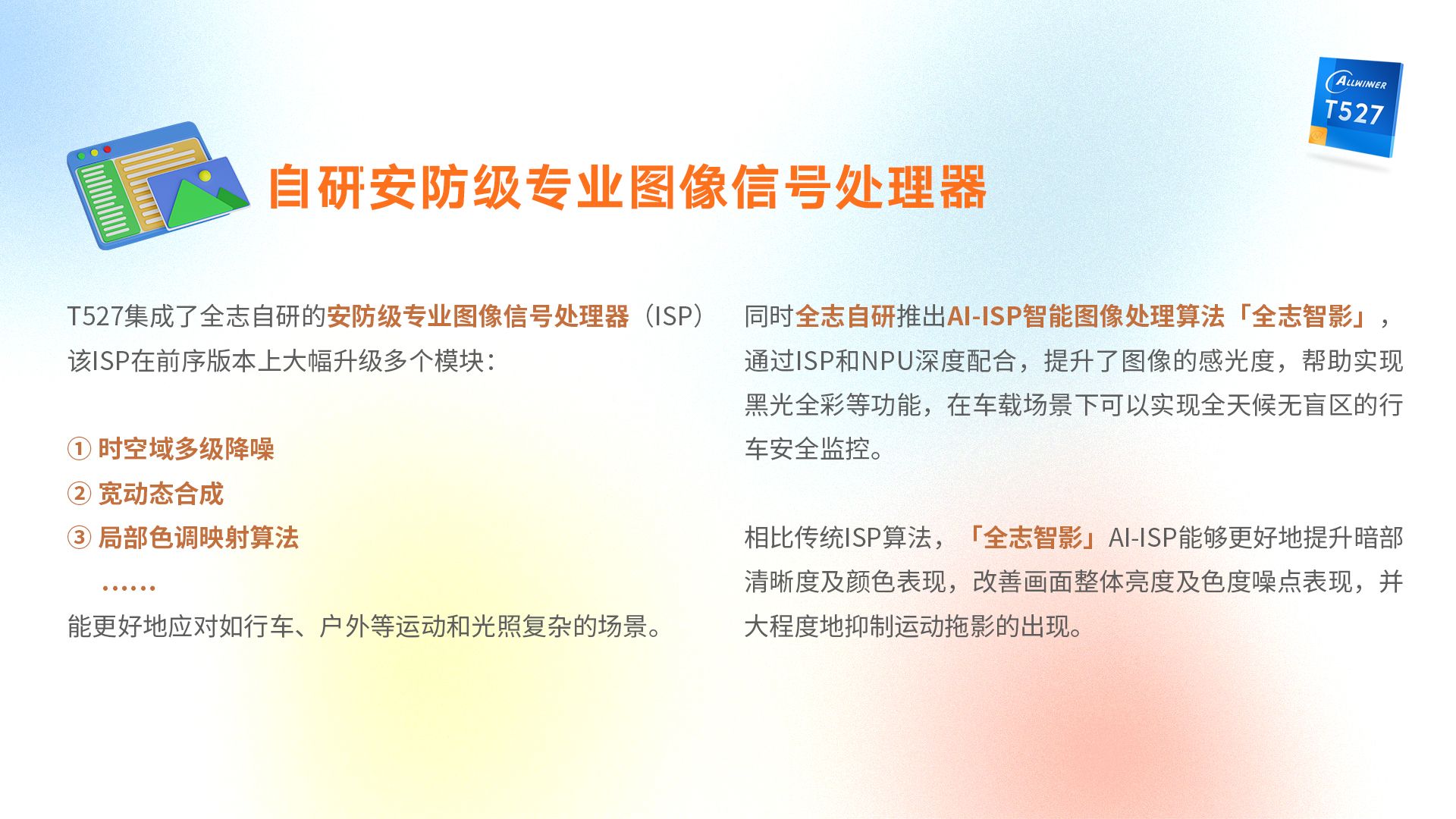

自研安防级专业图像信号处理器

T527集成了全志自研的安防级专业图像信号处理器 (ISP),该ISP在前序版本上大幅升级多个模块,能更好地应对如行车、户外等运动和光照复杂的场景。

  • 时空域多级降噪
  • 宽动态合成
  • 局部色调映射算法
  • ......

同时全志自研推出AI-ISP智能图像处理算法「全志智影」,通过ISP和NPU深度配合,提升了图像的感光度,帮助实现黑光全彩等功能,在车载场景下可以实现全天候无盲区的行车安全监控。

相比传统ISP算法,「全志智影」AI-ISP能够更好地提升暗部清晰度及颜色表现,改善画面整体亮度及色度噪点表现,并大程度地抑制运动拖影的出现。


自研图像和视觉参数调节工具

T527配套了全志自研量产工具

  • 屏幕画质调试工具:TigerLCD
  • 视觉图像调试工具:TigerISP

通过可视化的软件工具,帮助工程师更便捷地对图像参数进行调试,减少工程师工作量,提升开发效率,让图像色彩显示更精准。


目前,T527系列已稳定量产供货,详情请咨询全志官方邮箱(service@allwinnertech.com)。
