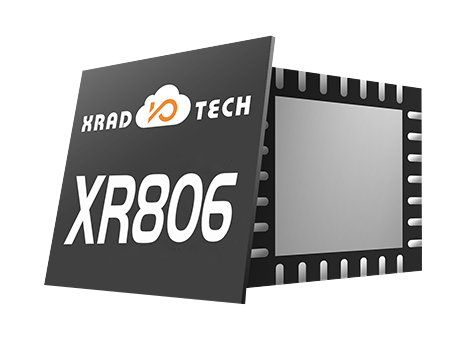

全志XR806芯片

【开源鸿蒙OpenHarmony】【WiFi】 【蓝牙】

XR806是全志科技旗下子公司广州芯之联研发设计的一款支持WiFi和BLE的高集成度无线MCU芯片，支持轻量级开源鸿蒙系统。具有集成度高、硬件设计简单、BOM成本低、安全可靠等优点。可广泛满足 智能家居、智慧楼宇、工业互联、儿童玩具、电子竞赛、极客DIY 等领域的无线连接需求。

XR806芯片哇酷淘宝店购买链接：https://m.tb.cn/h.UoTW9RO?tk=jyYNdiT2hie
芯片在线文档：https://xr806.docs.aw-ol.com/
芯片资料下载：https://www.aw-ol.com/downloads?cat=12
常见问题FAQ合集：https://bbs.aw-ol.com/topic/748/

XR806开源鸿蒙开发板
【官方原厂】【开发板】【开源鸿蒙系统】

XR806开发板是基于XR806芯片设计开发板，板身集成了XR806芯片、WiFi/BT双天线、供电系统、按钮及LED等，并引出了所有可用引脚，支持Type-C供电和Typec-C转串口调试，可供开发者进行方案评估、DIY或小规模产品研发使用。
参数规格：

  • 主控：XR806AF2L
  • DDR：SIP 288KB SRAM
  • 存储：SIP 160KB Code ROM. SIP 16Mbit Flash.
  • 天线：板载WiFi/BT双天线，可共存
  • 按键： reboot按键 1，功能按键 1
  • 灯 ：红色电源指示灯 1，蓝色可调节LED 1
  • 供电：Type-C 5V
  • 引脚：插针引脚 *9
  • 调试方式：Type-C（已板载串口转USB芯片）
  • 晶振：外接40MHz晶振
  • 双Type-C USB接口


⭐购买链接：全志在线淘宝店
⭐文档下载：官方配套资料
⭐使用文档：官方在线文档
⭐常见问题：FAQ合集

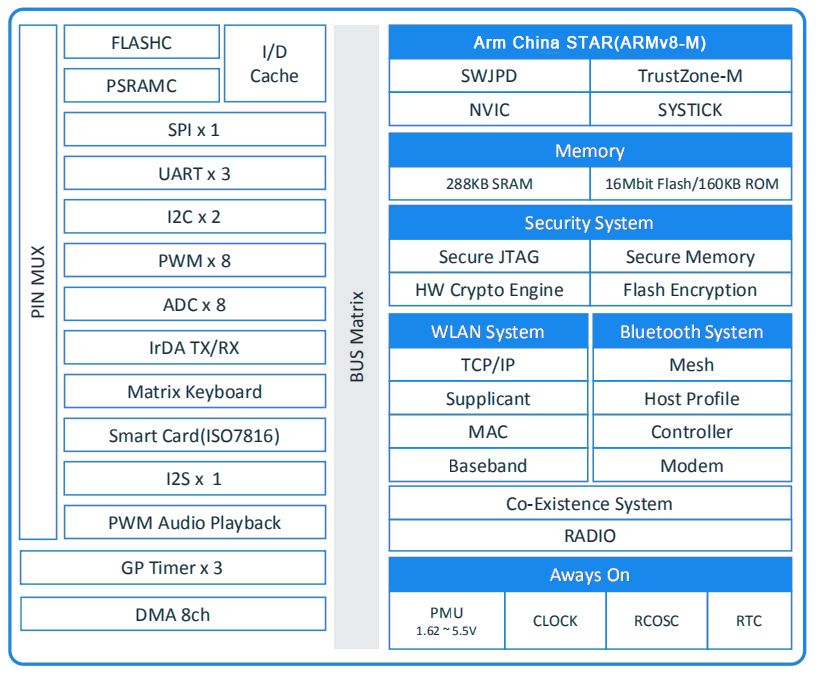

芯片架构

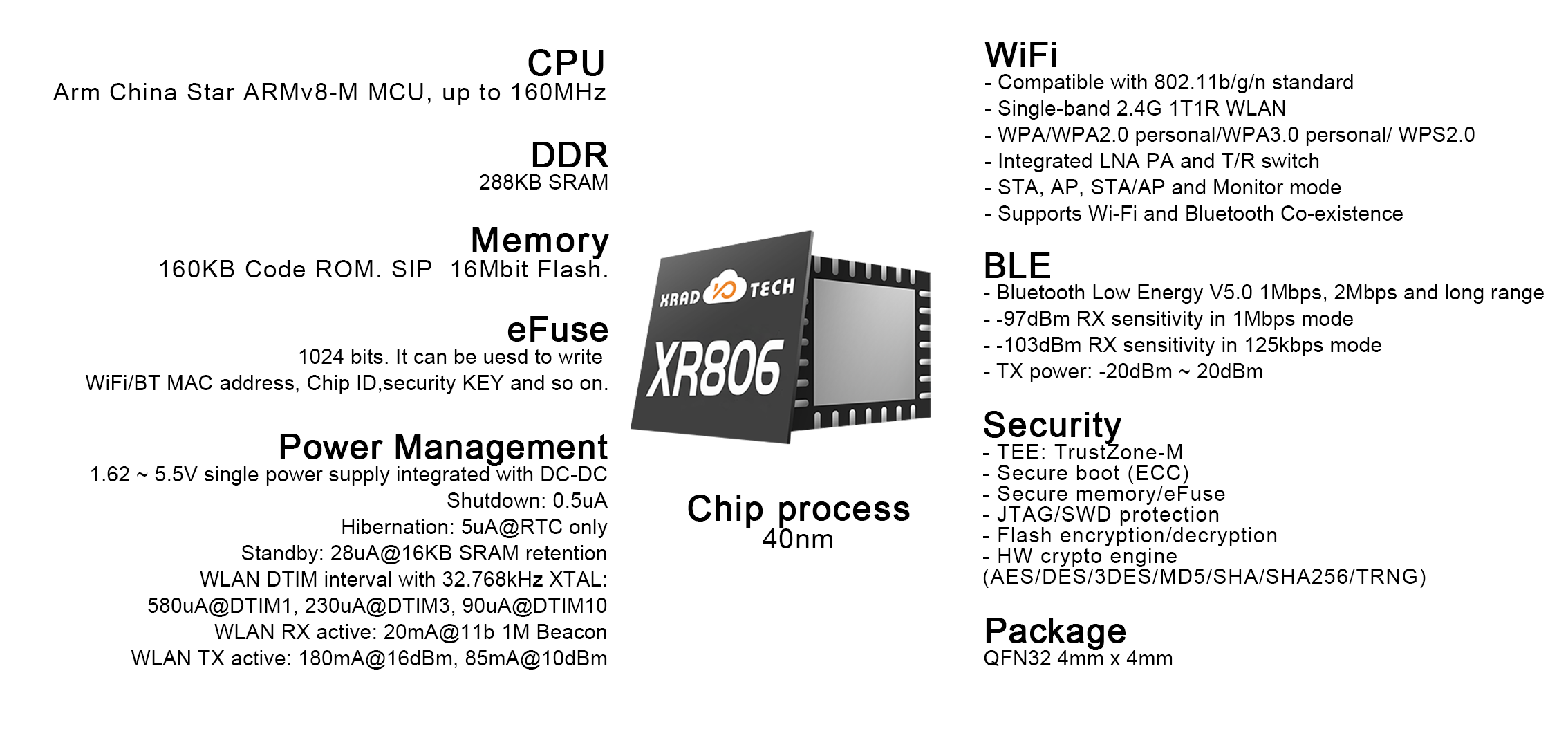

技术参数
