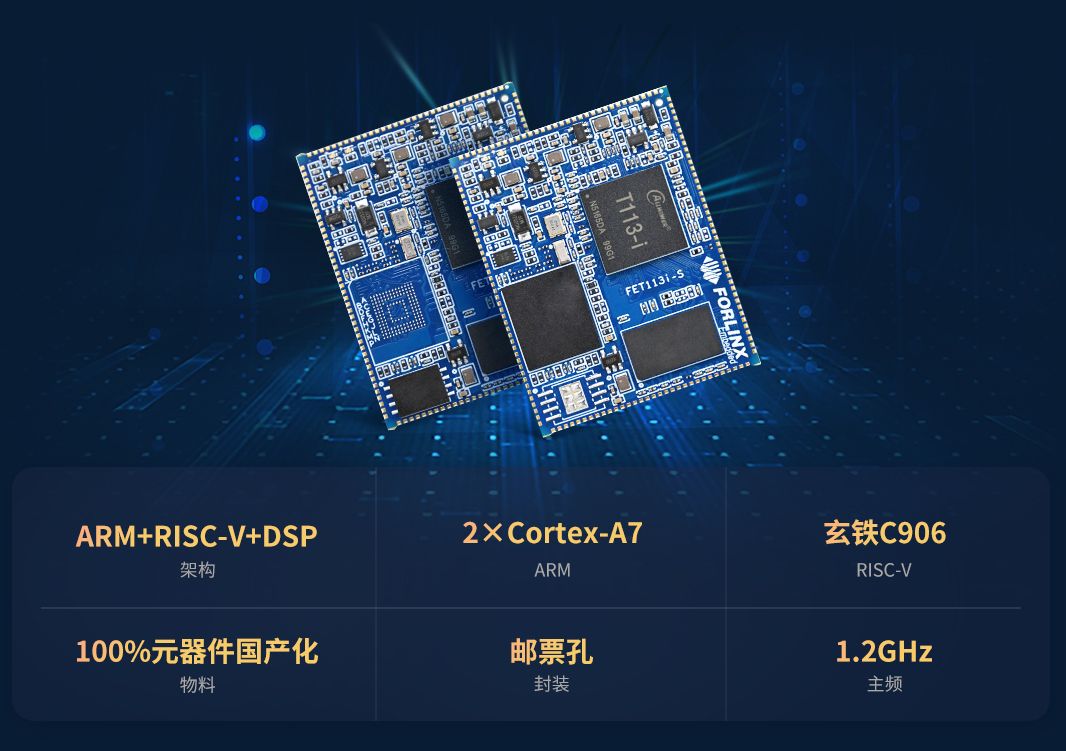

飞凌嵌入式FET113i-S核心板

FET113i-S核心板基于全志T113-i工业级处理器开发设计,主频1.2GHz,配备多核多架构:集成双核Cortex-A7 CPU、64位玄铁C906 RISC-V CPU和 DSP,不仅提供高效的计算能力,还具备丰富的多媒体功能和齐全的接口资源;邮票孔设计让产品更加坚固耐用,且开发板引出了尽可能多的处理器核心资源,是工业、电力、交通等关键领域实现国产化降本的优质之选!

超低价、超灵活、超全能!飞凌嵌入式FET113i-S全国产核心板正式发布!整板采用100%国产工业级元器件,含税价最低仅需88元!

FET113i-S核心板基于全志T113-i工业级处理器开发设计,主频1.2GHz,配备多核多架构:集成双核Cortex-A7 CPU、64位玄铁C906 RISC-V CPU和 DSP,不仅提供高效的计算能力,还具备丰富的多媒体功能和齐全的接口资源;邮票孔设计让产品更加坚固耐用,且开发板引出了尽可能多的处理器核心资源,是工业、电力、交通等关键领域实现国产化降本的优质之选!



超高性价比 工规处理器

不同于全志科技同期推出的T113-S3,T113-i是一款工业级(工作温度-40℃~+85℃)处理器,内存扩展灵活,主频1.2GHz,满足大多数工业场景性能需求。



全国产核心板,100%元器件国产化

在核心板选料上,从内存、存储、电源管理芯片到每一颗阻容件,飞凌嵌入式FET113i-S都实现了国产化,助力新基建领域实现国产化替代升级。



ARM+RISC-V+DSP,多核可同时运行

FET113i-S核心板可通过软件确定核心的开启及关闭,A7核 + RISC-V核 + DSP核可同时运行。DSP核适用于多媒体、数字信号处理等应用,而RISC-V核又可以匹配对实时性要求较高的应用场景,一芯多用,异构同时用。



接口资源,够丰富



多媒体音视频功能突出

飞凌嵌入式FET113i-S核心板支持H.265 (4K@30fps)、MPEG-4 (1080p@60fps)、JPEG (1080p@60fps) 等全格式解码方式,JPEG/MJPE (1080p@60fps) 格式编码;支持8位并行CSI、CVBS视频输入;CVBS、RGB、双通道LVDS、四通道MIPI DSI视频输出;通过对DSP的支持,也同样适用于音频相关应用。



应用场景



OK113i-S开发板接口



产品规格及参数





厂家介绍

飞凌嵌入式技术有限公司创建于2006年,是一家集智能设备核心平台研发、制造和销售于一体的高新技术企业,亦是国内最早专业从事嵌入式技术的企业之一。 经过十几年的发展与积累,飞凌嵌入式拥有业内一流的软硬件研发团队,在北京及保定建立两大研发基地,在深圳、苏州设有华南、华东技术服务中心,并在北美、欧洲以及亚太等其他国家和地区拥有国际业务网络。 飞凌嵌入式研发的智能设备核心平台广泛应用于物联网、工控、轨道交通、医疗、电力、商业电子、智能家居、安防、机器人、环境监测等诸多领域,已成功帮助上万家企业完成了产品的快速开发上市,并为数千家企业稳定批量供应核心板卡 等产品。
